Работы, выполняемые при техническом обслуживании автомобилей

Транспорт » Введение в технологические процессы на автомобильном транспорте » Работы, выполняемые при техническом обслуживании автомобилей

Страница 5

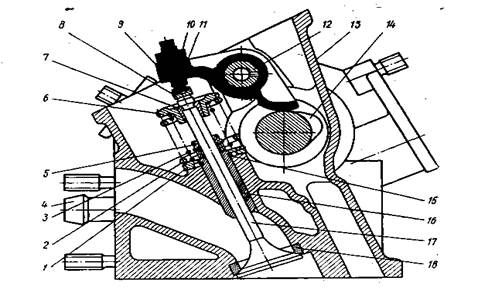

Рис.2. Механизм газораспределения двигателя МеМЗ-245: 1 — шайба опорная внутренней и наружной пружин, 2, 3 — наружная и внут­ренняя пружины, 4 — патрубок, 5 — маслоотражательный колпачок клапана, 6 — тарелка пружины клапана, 7 — сухари тарелки клапана, 8 — наконечник регулировочного винта коромысла, 9 — коромысло, 10 — гайка, 11 — регулиро­вочный винт коромысла клапана, 12 — ось коромысел, 13 — головка цилиндров, 14 — кулачок распределительного вала, 15 — стопорное кольцо, 16 — направля­ющая втулка, 17 — клапан, 18 — седло клапана

Если зазор имеет одно значение ( например 0,23мм), его следует проверить двумя щупами: один должен соответствовать номинальному значению (0,23мм), а другой – на 0,02мм больше (0,25мм). Первый щуп(0,23мм) должен входить в зазор с небольшим усилием, а второй(0,25мм) не должен входить в зазор.

Проверку и регулировку зазора производят в последовательности, обуславливаемой конструкцией двигателя.

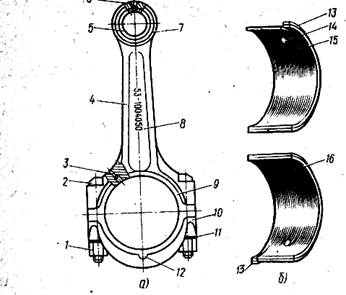

Рис.3. Шатун и шатунные вкладыши:

а - шатун двигателя автомобиля ГАЗ – 53А; б - шатунные вкладыши; 1- гайка; 2- болт; 3 и 14- отверстия для масла; 4- стержень шатуна; 5- бронзовая втулка; 6- отверстие для подачи масла к поршневому пальцу; 7- верхняя головка шатуна; 8- номер шатуна; 9- нижняя головка шатуна; 10- крышка нижней головки шатуна; 11- стопорная шайба; 12- метка; 13- усик; 15- верхний вкладыш; 16- нижний вкладыш.

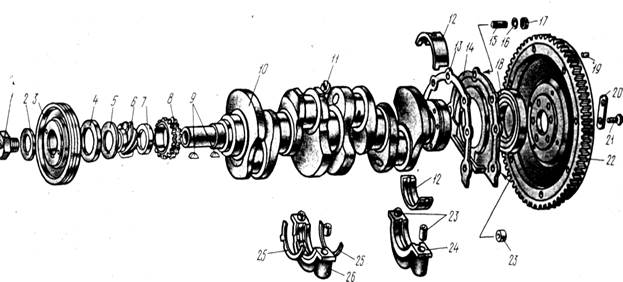

Рис. 10. Коленчатый вал двигателя «Москвич-412»:

/ — храповик, 2 — стопорная шайба, 3 — шкив, 4 — передний сальник, 5 — маслоотражатель, 6 — шестерня привода масляного насоса и прерывателя-распределителя, 7 — распорная втулка, 8 — звездочка привода газораспределительного механизма, 9 — сегментные шпонки, 10 — коленчатый вал, 11 — пробка, 12 — коренные вкладыши, 13 — прокладка, 14 — крышка заднего сальника, 15 — шпиль­ка, 16 — шайба, 17 — гайка, 18 — задний сальник, 19 — штифт кожуха сцепления, 20 — стопорная пластина, 21 — болт, 22 — махо­вик, 23 — трубчатые штифты, 24 — крышка коренного подшипника, 25 — упорные полукольца, 26 — крышка среднего коренного под­шипника

Коренные и шатунные подшипники коленчатого вала

Состояние коренных и шатунных подшипников коленчатого вала следует проверять через каждые 10000км пробега при очередном техническом обслуживании. В случае падения давления в системе смазки или появления глухого стука при резкой смене числа оборотов коленчатого вала необходимо проверить зазоры в подшипниках.

Зазоры между подшипником и шейкой вала можно проверить с помощью контрольной прокладки, имеющей толщину, равную допустимому зазору (см.табл.), ширину 12мм, длину 25 мм.

Если после постановки контрольной прокладки между шейкою вала и подшипником и затяжки болтов подшипника вал свободно прокручивается, нужно заменить прокладки или вкладыши.

Затягивать гайки болтов крышек подшипников нужно динамометрическим ключом с усилием, создающим крутящий момент в пределах, указанных в таб.

Рекомендуемые значения крутящих моментов при затяжке болтов подшипников

Двигатель автомобиля

Крутящий момент ( в кг/м² )

для подшипников

шатунных

коренных

Москвич - 401 ; - 402

6,8 – 7,5

12,5 – 13,6

Москвич - 407

5,0 -6,5

12,5 – 13,6

М-20-Победа, ГАЗ-69, УАЗ-450, ГАЗ-12, ГАЗ-51А

6,8 – 7,5

12,5 – 13,6

М-21- Волга, ЗИЛ-164, ЗИЛ-150, Урал, ЗИЛ-157,ЗИЛ-355М, ЗИЛ-158

8,0 – 9,0

11,0 – 13,0

МАЗ-200, ЯАЗ-210

8,0 – 9,0

8,0 – 10,0
