Организация рабочего места

Транспорт » Аккумуляторная батарея 42НК125 » Организация рабочего места

Страница 1

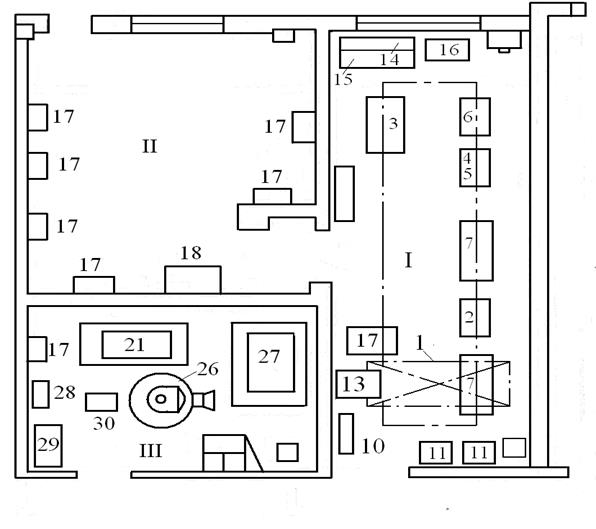

План аккумуляторного отделения ремонта щелочных аккумуляторов

I- Ремонтная:

1- кран грузоподъёмностью 1 т.;

2- установка для промывки щелочных аккумуляторов;

3- стеллаж для аккумуляторных батарей электрокаров;

4- стеллаж для щелочностойких лаков;

5- ванна для окраски банок щелочностойким лаком;

6- резервуар для сушки банок аккумуляторов;

7- стеллаж для аккумуляторных батарей;

8- шкаф для зарядки аккумуляторных батарей;

9 - селеновый выпрямитель;

10- бачки для раствора уксусной и борной кислот;

11- шкаф наладчика;

12- шкаф для разогрева заливочной мастики;

13- шкаф вытяжной;

14- верстак;

15- электрический паяльник;

16- стол письменный;

II- Зарядная;

17- щиток зарядный;

18- дозатор-кран для заливки электролита в аккумулятор;

III- Электролитная

19- дистиллятор электрический;

20- ванна для дистиллированной воды;

21- бак для корректировки электролита после регенерации;

22- ванна для разведения электролита;

23- резервуар для готового электролита;

24- бак для воды;

25- установка для растворения окиси бария;

26- установка для регенерации электролита;

27- бачки для раствора уксусной и борной кислот;

28- шкаф управления агрегатами регенерации;

29- стол письменный;

30- таль электрическая грузоподъёмностью 0,5т.

В настоящее время все виды текущего ремонта локомотивов производят в депо. Для этого в депо организованы соответствующие цеха. Ремонт и зарядку аккумуляторов производят в аккумуляторном отделении заготовительного цеха. Для этого выделяют специальное помещение, как правило, на первом этаже. В состав аккумуляторного отделения входят: ремонтное, малярное, зарядное, регенерационное и генераторное, производственные помещения.

Аккумуляторное отделение должно иметь общую самостоятельную приточно - вытяжную вентиляцию и местные отсосы для сушильных шкафов, обмывочных устройств и другого оборудования. Мощность вентиляционных устройств и их размещение определяются местными условиями.

Аккумуляторная батарея, снятая с электровоза, доставляется в зарядное помещение для разрядки её до напряжения 1В на каждом элементе. После разрядки батарею на тележке перевозят в ремонтное помещение, где с аккумуляторов снимают резиновые чехлы, затем аккумуляторы подают на установку для ремонта - промывки.

Элементы внутри промывают тёплой водой с температурой 40-50С автоматически по заранее заданной программе.

Для обмывки аккумуляторов снаружи и мойки резиновых чехлов желательно применять тёплую воду. Для просушки резиновых чехлов в установку может быть подан через душевую систему воздух, подогретый до температуры 40-50С.

После промывки отдельные элементы, нуждающиеся в ремонте передают на верстак, после чего аккумуляторы на тележке транспортируют в малярное помещение, где их очищают от старой краски и ржавчины, обмывают,

обезжиривают, окрашивают и сушат в специальных ваннах и шкафах. Передачу элементов с позиции на позицию производят краном с пневматическим подъёмником и специальной подвеской, на которой закрепляют четыре аккумулятора.

Отремонтированную аккумуляторную батарею на тележке доставляют в зарядное помещение для заливки её электролитом и последующей зарядки. Для этих целей зарядное помещение оборудовано краном для разлива электролита и щитками для присоединения проводов к заряжаемой батареи. После зарядки аккумуляторную батарею выдают для установки на электроподвижной состав.
