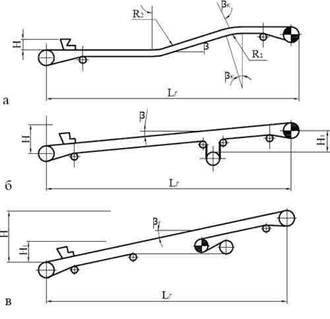

a - с головным приводом;
б - с вертикальным натяжным устройством;
в - с промежуточным приводом
В большинстве случаев схема трассы и расположение основного оборудования конвейера (привода и натяжного устройства) определяется компоновочным решением, т. е. взаимным расположением технологического оборудования проектируемого объекта (цеха, фабрики, комбината). При выборе этих данных необходимо строго соблюдать нормативные рекомендации, а также учитывать опыт проектирования и эксплуатации. Отклонение при проектировании конвейеров от нормы в конечном итоге ухудшает работоспособность конвейера, а также его обслуживание и ремонт.
Трасса конвейера (см. рис. 1) по возможности должна быть прямолинейной или с минимальным числом перегибов, а длина и высота подъема должна обеспечиваться существующим оборудованием, т. е. тяговой способностью привода и прочности ленты. Угол наклона конвейера или отдельных его участков β, а также угол поворота трассы βк должны быть не более допустимых. Радиусы криволинейных участков – выпуклых R1 и вогнутых R2 – не должны быть менее рекомендуемых или расчетных, так как в противном случае на выпуклых участках возникают недопустимые нагрузки на роликоопоры, а на вогнутых лента поднимается над роликоопорами, что крайне нежелательно.
Наилучшее месторасположение привода горизонтального конвейера или конвейера, работающего на подъем, в головной части (см. рис. 1, а). В этом случае максимальное натяжение ленты на проводном барабане будет меньше, чем на головном барабане для такого же конвейера при промежуточном приводе (см. рис. 1, в). Для конвейера, работающего на спуске в генераторном режиме, привод целесообразно устанавливать в хвостовой части.
Натяжные устройства обычно расположены в хвостовой части конвейера. Если из-за компоновочных решений загрузочного устройства (ограничение места для хода тележечного натяжного устройства) применяется вертикальное натяжное устройство (см. рис. 1, б). Это по многим причинам нежелательно (дополнительные барабаны и перегибы ленты, повышенная просыпь и др. ), поэтому устанавливать его желательно в зоне меньших натяжений ленты, т. е. как можно ближе к приводу.
Загрузочные и разгрузочные устройства разрабатываются применительно к конкретным условиям - высоте перепада груза при перегрузке, углу подхода потока груза к загружаемому конвейеру, характеристике груза, атмосферным условиям и др. . Загрузка ленточного конвейера может осуществляться другим конвейером или питателем, дозатором, самотеком из бункера или технологического оборудования и др. Загрузочное устройство должно: обеспечивать равномерное поступление груза на ленту в количестве, обеспечивающем нормальное заполнение ленты, т. е. без перегрузки ленты и образования просыпи; разрабатываться с использованием способа, обеспечивающего наименьшие механические воздействия груза на ленту и само устройство (форма лотка, футеровка, рудный карман и др. ); исключить боковое смещение ленты при загрузке; учитывать возможности амортизирующих роликоопор конвейера или других средств, уменьшающих удары кусков груза по ленте.
В соответствии с ГОСТ 22644 - 77 скорость ленты v (м/с) должна выбираться из следующего ряда: 0, 25; 0, 315; 0, 4; 0, 5; 0, 63; 0, 8; 1, 0; 1, 25; 1, 6; 2, 0; 2, 5; 3, 15; 4, 0; 5, 0; 6, 3. Отклонения скоростей допускается в пределах ± 10 %. К числу факторов, влияющих на выбор скорости ленты относятся: ширина ленты, угол наклона конвейера к горизонту, физические свойства перемещаемого груза, способ загрузки и разгрузки, конструкции роликоопор и др. Для стационарных конвейеров, расположенных в закрытых помещениях или работающих в подземных условиях устанавливают меньшие скорости, чем для конвейеров, работающих на открытых разработках.
Короткие конвейеры должны иметь меньшую скорость, чем магистральные, для которых целесообразно применение повышенных скоростей. С увеличением ширины ленты повышается ее устойчивость и центрирование. Поэтому при прочих равных условиях для более широких лент возможны более высокие скорости. Наиболее допустимые скорости ленты при транспортировании сыпучих грузов без промежуточной загрузки приведены в таблице 44.
Для конвейеров 30 - 50 м скорость ленты должна быть не более 2 м/сек, в противном случае при транспортировании ряда грузов возникает проблема уборки просыпи.
По условию оптимального заполнения формы поперечного сечения верхней ветви ленты ее ширина (м) определяется по формуле:
(1)
где Q – расчетная весовая производительность конвейера «т/час»;
C – коэффициент, см. табл. 43;
γ – насыпная плотность груза т/м3.
