Генератор преобразует механическую энергию, получаемую от двигателя, в электрическую. Генератор питает все потребители электрического тока и заряжает аккумуляторную батарею при работающем двигателе. На автомобилях применяются генераторы переменного тока, представляющие собой трехфазную синхронную электрическую машину с электромагнитным возбуждением.
На рис. 2 показан генератор переменного тока. Основными частями генератора являются статор 8 с неподвижной обмоткой, в которой индуктируется переменный ток, и ротор 7, создающий подвижное магнитное поле.
Ротор генератора установлен в двух шариковых подшипниках 5. Он приводится во вращение через шкив 4 генератора с помощью клинового ремня от коленчатого вала двигателя. Этим ремнем также вращается шкив привода вентилятора и насоса охлаждающей жидкости. При работе генератора по обмотке возбуждения ротора проходит ток, подводимый через щетки 3 и создающий магнитное поле, которое при вращении ротора индуктирует в обмотке статора переменный ток.
Переменный ток преобразуется в постоянный с помощью выпрямительного блока 2 генератор охлаждается вентилятором шкива 4 генератора. Генератор установлен на блоке цилиндров двигателя. Он крепится к литому чугунному кронштейну блока и натяжной планке. В ушках крышек 1 и 6 генератора для крепления используются резиновые буферные втулки 9, обеспечивающие упругую связь и исключающие поломку ушков.

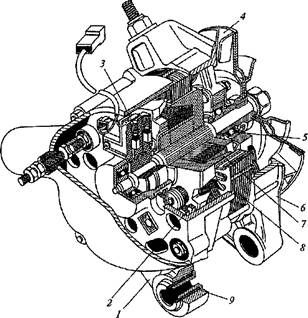

Рис. 2. Генератор:
1, 6 – крышки; 2— выпрямительный блок; 3— щетки; 4— шкив; 5— подшипник; 7— ротор; 8— статор; 9 — втулка
