Характерной особенностью двигателя последовательного возбуждения (ДПТ с ПВ) является то, что его обмотка возбуждения (ПОВ) с сопротивлением посредством щеточно-коллекторного узла последовательно соединена с обмоткой якоря с сопротивлением , т.е. в таких двигателях возможно только электромагнитное возбуждение.

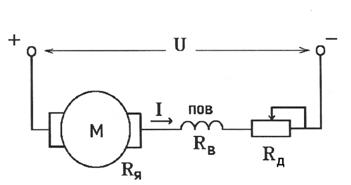

Принципиальная электрическая схема включения двигателя последовательного возбуждения представлена на рисунке 2

Рисунок 2 Электрическая схема двигателя последовательного возбуждения

Для осуществления пуска ДПТ с ПВ последовательно с его обмотками включается добавочный реостат

Уравнения электромеханической характеристики ДПТ с ПВ

Ввиду того, что в ДПТ с ПВ ток обмотки возбуждения равен току в обмотке якоря, в таких двигателях в отличие от ДПТ с НВ проявляются интересные особенности.

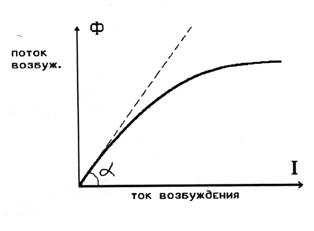

Поток возбуждения ДПТ с ПВ связан с током якоря (он же является и током возбуждения) зависимостью, называемой кривой намагничивания, представленной на рисунок 3.

Рисунок 3 Кривая намагничивания ДПТ с ПВ

Как видно зависимость для малых токов близка к линейной, а с увеличением тока проявляется нелинейность, связанная с насыщением магнитной системы ДПТ с ПВ. Уравнение электромеханической характеристики ДПТ с ПВ так же и для ДПТ с независимым возбуждением имеет вид

Из-за отсутствия точного математического описания кривой намагничивания, при упрощенном анализе можно пренебречь насыщением магнитной системы ДПТ с ПВ, т. е. принять зависимость между потоком и током якоря линейной, как это показано на рис. 3 пунктирной линией. В этом случае можно записать

где коэффициент пропорциональности.
