Назначение, устройство и работа испарителя сжиженного газа

Транспорт » Газобалонное оборудование на автотранспорте » Назначение, устройство и работа испарителя сжиженного газа

Страница 1

Универсальный автомобильный газовый редуктор-испаритель низкого давления (РНД) осуществляет переход сжиженной пропан-бутановой смеси в газообразное состояние, автоматически снижает ее давление до рабочего, близкого к атмосферному, независимо от объема имеющегося газа, обеспечивает дозировку подачи газа на смеситель с четким переходом двигателя с одного режима работы на другой, автоматически прекращает подачу газа при остановке двигателя. Выполнен по двухступенчатой схеме. Жигули барное стекло.

Принцип работы (упрощенно) следующий. В редуктор подается жидкий газ. В полости первой ступени обеспечивается снижение его давления до 0,2 МПа. В полости второй ступени завершается переход в газообразное состояние и на выходе обеспечивается рабочее давление. Для компенсации тепловых потерь при испарении газа и подтверждения эффекта замерзания клапанов в редуктор параллельно движению охлаждающей жидкости в двигателе подается горячая жидкость, которая циркулирует в специальной полости испарителя, выполненной в виде теплообменника. Для дозировки выхода газа редуктор через вакуумную трубку и специальный штуцер соединяется с впускным коллектором двигателя или врезается в карбюратор за дроссельной заслонкой. Разрежение в нем управляет степенью открытия клапана второй ступени. Специальное устройство обеспечивает стабильную подачу газа через так называемый “протекающий” клапан второй ступени при холостых оборотах двигателя. Оно имеет регулировочный винт, позволяющий устанавливать обороты холостого хода. Пружины диафрагм и клапанов редуктора отрегулированы таким образом, что при остановке двигателя подача газа к карбюратору прекращается.

При пуске двигателя для надежной подачи количества газа на редукторе устанавливается электромагнитное пусковое устройство, которое позволяет кратковременно подать на вход в карбюратор нужное количество газа.

В нижней части редуктора имеются дренажная резьбовая пробка или краник, через который при неработающем горячем двигателе каждые 5—10 тыс. км пробега следует сливать накапливающийся в редукторе конденсат маслянистых фракций газа и влаги.

Корпус 10 представляет собой литую конструкцию, выполненную из алюминиевого сплава. Он состоит из следующих полостей: А — полость испарителя; Б — полость первой ступени; В — полость второй ступени; Г — полость разгрузочного устройства; Д и Е — полости атмосферного давления; Ж — полость холостого хода. Сзади и спереди на корпусе имеются крышки 8 и 11, сообщающиеся с атмосферой.

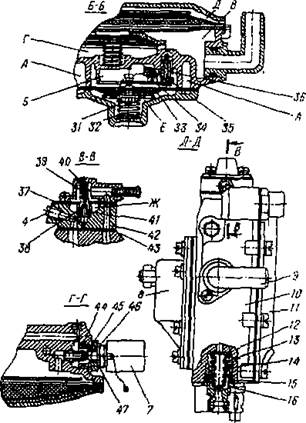

Редуктор-испаритель Новогрудского завода газобаллонной аппаратуры: 1 - входной газовый штуцер; 2, 18 -патрубки ввода и вывода охлаждающей жидкости; 3 - винт регулировки давления во второй ступени; 4 - регулировочный винт системы холостого хода; 5 - крышка вакуумного устройства; 6 - вакуумный штуцер; 7 - электромагнитный клапан; 8 - задняя крышка; 9 - выходной патрубок; 10 - корпус редуктора; 11 - передняя крышка; 12 - уплотнительное резиновое кольцо; 13 - пружина фильтра газа; 14 - цилиндр с отверстиями в боковых стенках; 15 - уплотнительное резиновое кольцо; 16 - сетчатый газовый фильтр; 17 - перепускной клапан (слив отстоя); 19 - пружина разгрузочного устройства; 20 - разгрузочное кольцо; 21 - предохранительный щиток; 22 - диафрагма разгрузочного устройства; 23 - диафрагма второй ступени; 24 - рычаг клапана второй ступени; 25 - втулка регулировочного винта; 26 - уплотнительное кольцо; 27 - упор; 28 - регулировочная пружина второй ступени; 29 - клапан второй ступени; 30 - седло клапана второй ступени; 31 - пружина первой ступени; 32, 40 - регулировочные шайбы; 33 - диафрагма первой ступени; 34 - рычаг клапана первой ступени; 35 - клапан первой ступени; 36 - седло клапана; 37 - верхняя прокладка; 38 - клапан холостого хода в сборе с диафрагмой; 39 - пружина клапана холостого хода; 41 - седло пускового клапана; 42 - корпус клапана холостого хода; 43 - нижняя прокладка; 44 - переходник; 45 - седло пускового клапана; 46 - клапан; 47 - прокладка; А - полость испарителя; Б - полость первой ступени; В - полость второй ступени; Г - полость разгрузочного устройства; Д, Е -полости атмосферного давления; Ж - полость холостого хода

В каждой ступени редуктора имеются регулировочные клапаны высокого 35 и низкого 29 давления. Плоские клапаны, изготовленные из алюминиевого сплава, имеют уплотнители из бензомаслостойкой резины. Седла клапанов выполнены из латунного сплава.

Страницы: 1 2
