Главный тормозной цилиндр:

Очищают наружную поверхность цилиндров. Отсоединяют муфты с медными прокладками. Выливают из цилиндра жидкость, а затем, нажав несколько раз на поршень, сливают в сосуд остатки тормозной жидкости. Отвертывают два штуцера подвода жидкости из бачка главного цилиндра и вынимают клапаны 1 избыточного давления с пружинами (см. рис. 1.4).

Снимают защитный резиновый чехол с корпуса цилиндра и вынимают толкатель поршня главного цилиндра. Отвертывают два болта, соединяющие корпуса главного цилиндра, снимают с вторичного корпуса резиновые уплотнительные кольца, вынимают возвратную пружину 4 первичного поршня.

Устанавливают вторичный корпус главного цилиндра в тиски, как показано на рис. 3.1, и отвертывают упорный болт вторичного поршня. Вынимают вторичный поршень 3 (см. рис. 1.4) с возвратной пружиной, снимают уплотнительную манжету с головки поршня и резиновые кольца с поршня. Устанавливают первичный корпус главного цилиндра в тиски, отвертывают упорный болт, вынимают поршень, снимают уплотнительную манжету с головки поршня и резиновое кольцо с поршня. Выпрессовывают упорные стержни из поршней с помощью

Рисунок 3.1-Разборка вторичного корпуса главно­го тормозного цилиндра

приспособления, указанного на рис. 3.2. Вынимают уплотнительное кольцо 7 (см. рис. 1.4) из головки поршня. При дефектах на рабочих поверхностях цилиндров или односторонних износах их заменяют новыми. Резиновые манжеты, уплотнительные кольца заменяют новыми при каждой разборке главного цилиндра. Номинальные и ремонтные размеры деталей цилиндров колесных тормозных механизмов даны в приложении 4.

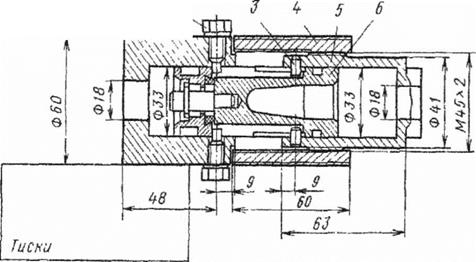

Рисунок 3.2- Разборка поршня главного тормозного цилиндра:

/ — корпус приспособления; 2 — фиксирующий болт (М8Х20) от главного тормозного цилиндра; 3 — штифт ( 0 6Х 8 мм); 4 — накидная гайка; 5 —втулка приспособления; 6 — поршень главного тормозного цилиндра.

Гидровакуумный усилитель тормозов:Устанавливают усилитель в тиски, а между губками тисков — медные прокладки. Отъединяют резиновый шланг 63 от задней половины корпуса камеры усилителя, а затем отвертывают его вместе со штуцером 31 от корпуса клапана управления. Делают метки на корпусах 1 и 13 для обеспечения последующей правильной их сборки, а также на гидравлическом цилиндре 47 и корпусе 13, прилегающем к нему. Снимают два хомута 10 с корпуса усилителя. Удерживая рукой диафрагму (рис. 3.5), отвертывают гайку толкателя. Снимают последовательно пружинную шайбу гайки, малую тарелку 4 (см. рис. 3.3) диафрагмы, диафрагму 5, распорную втулку 6, большую тарелку/диафрагмы, пружину 8. Осторожно снимают резиновое кольцо 11 вместе с шайбой 12 толкателя 21. Снимают переднюю половину корпуса 13, картонную прокладку 14. Отвертывают торцовую пробку 49 и снимают медную прокладку 48. Открывают корпус уплотнителей 18 цилиндра. Вынимают манжеты 17из корпуса уплотнителей и снимают резиновое кольцо 19. Вынимают поршень с толкателем из цилиндра в сторону, показанную на рис. 3.4. Расшплинтовывают поршень, снимают колпак55(см. рис. 3.3) манжеты, вынимают из поршня пружину 57, шариковый клапан 24, снимают манжету 56 с поршня.
