Расчет параметров складов

Суточный объем отправок груза определяется по формуле:

Pсут = P’г ∙ kн / Др (1)

где

kн - коэффициент неравномерности поступления груза (kн = 1,1);

Др - количество рабочих дней в году, дней (Др = 365 дней).

P’г - скорректированный годовой грузооборот, учитывающий массу транспортной тары, т;

P’г = Pг * (1+2kc) (2)

где

Pг - годовой объем, т (Pг =14000 т);

Коэффициент сопутствующего сбора определяется по формуле

kc=mтары/mг. е. (3)

mт - масса тары, т.

mг. е - масса грузовой единицы, т.

Вместимость склада определяется по формуле:

Vск = Pсут ∙ tхр (4)

где

Pсут - суточный объем отправок груза, т.

tхр - продолжительность хранения товара на складе, сут (tхр=2 сут).

Удельная нагрузка на пол склада определяется по формуле:

H = mп/Sп (5)

где

mп - масса тары, т;

Sп - площадь тары, м2.

Площадь склада определяется по формуле:

Fск = Vск ∙ kпр /H (6)

где

Vск - вместимость склада, т.

kпр - коэффициент, учитывающий проходы и проезды;

Чтобы найти ширину склада a необходимо из Fск извлечь квадратный корень и округлить в меньшую сторону до величины, кратной 6.

Длина склада вычисляется по формуле

lс= Fск /а (7)

Расчет параметров склада для ТТС-1

mт = 0,00155 т.

mг. е = 0,01343 т.

kпр =1,5

Коэффициент сопутствующего сбора равен:

kc =0,12.

Скорректированный годовой грузооборот равен

P’г =17360 т;

Суточный объем отправок груза равен:

Pсут=52,3 т

Вместимость склада равна:

Vск=104,6 т

Удельная нагрузка на пол склада равна (коробки сложены в 4 ряда):

H=0,447 т/м2

Площадь склада равна:

Fск=351 м2

Ширина склада равна:

а = 18 м

Длина склада равна:

lс =24 м.

Реальная площадь склада равна

Fск=432 м2

Схема склада изображена на рис.4.

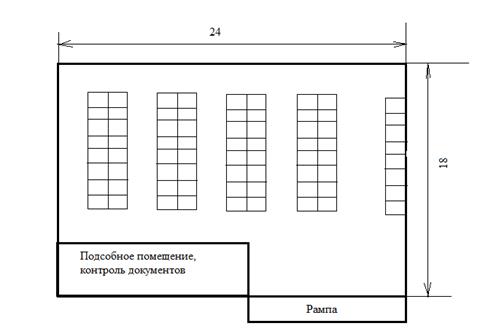

Рисунок 4 - Схема склада для ТТС-1.

Расчет параметров склада для ТТС-2

mт = 0,069 т.

mг. е = 0,44976 т.

kпр =1,5

Коэффициент сопутствующего сбора равен:

kc =0,15.

Скорректированный годовой грузооборот равен:

P’г =18200 т;

Суточный объем отправок груза равен:

Pсут=54,85 т

Вместимость склада равна:

Vск=109,7 т

Удельная нагрузка на пол склада равна:

H=0,4685 т/м2

Площадь склада равна:

Fск=352 м2

Ширина склада равна:

а = 18 м

Длина склада равна:

lс =24 м.

Реальная площадь склада равна

Fск=432 м2

Схема склада изображена на рис.5.

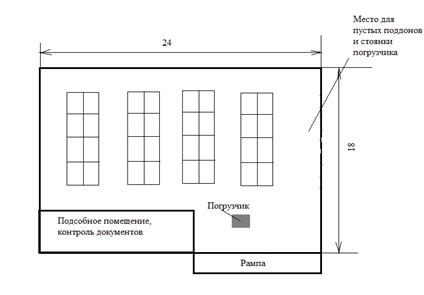

Рисунок 5 - Схема склада для ТТС-2
