Карданная передача с шарнирами неравных угловых скоростей

Транспорт » Расчет карданной передачи автомобиля ГАЗ-2410 » Карданная передача с шарнирами неравных угловых скоростей

Страница 1

Підпис:
Рис. 3 Схема карданного шарнира
Карданным шарниров называется сочленение, с помощью которого вращение передается с одного вала на другой при изменяющемся угле наклона между валами.

Карданный шарнир неравных угловых скоростей (рис.3) состоит из ведущей 2 и ведомой 4 вилок, шарнирно соединенных между собой крестовиной 3. Ведущая вилка жестко соединена с ведущим валом 1, а ведомая – с ведомым 6 (жестко или с помощью подвижного шлицевого соединения 5 для изменения его длины). Крутящий момент от вала 1 к валу 6, оси которых расположены под углом g, шарнир передает в результате поворота ведомой вилки относительно оси Б-Б и крестовины относительно оси А-А. Однако, ведомый вал при этом вращается неравномерно – с ускорением и замедлением. Вследствие этого в трансмиссии могут возникнуть дополнительные динамические нагрузки, иногда превосходящие по величине передаваемый момент.

Широкое применение в карданных передачах отечественных автомобилей получили жесткие простые карданные шарниры на игольчатых подшипниках. Такой шарнир состоит из двух стальных вилок и крестовины с игольчатыми подшипниками, соединяющей вилка шарнирно (рис 4). На тщательно обработанных пальцах крестовины 3 установлены стальные стаканы 13 с игольчатыми подшипниками 12. Иглы подшипника с внутреннего конца опираются на опорную шайбу 11. Стакан уплотнен на крестовине резиновым сальником 10, установленным в металлическом корпусе 9, который надет на крестовину. Крестовина со стаканами закреплена в ушках вилок 2 и 4 стопорными кольцами или пластинками 6 с винтами. Подшипники крестовины смазываются через центральную масленку 7, от которой масло к подшипникам подходит по каналам в крестовине. Для устранения излишнего давления масла в крестовину завернут на резьбе корпус с предохранительным клапаном 8.

Карданные шарниры на игольчатых подшипниках применяются открытого типа и защитными кожухами обычно не закрываются. У некоторых автомобилей карданный шарнир снабжен закрывающим его защитным колпаком, устраняющим его загрязнение. Также в настоящее время на ряде автомобилей применяются карданные шарниры, не требующие частого периодического смазывания в процессе эксплуатации. В них применяется пластичный смазочный материал, который удерживается надежным сальниковым уплотнением. Смазка закладывается в стаканчики с игольчатыми подшипниками при сборке шарнира или небольшие углубления в торцах шипов крестовины. В таких шарнирах нет масленок и клапанов. Иногда масленка или резьбовое отверстие сохраняются, а масленка отсутствует. Нагнетаемая смазка заполняет полость крестовины и поступает к подшипникам, а излишки его выдавливаются через резиновые сальниковые "проточные" уплотнения.

Підпис:

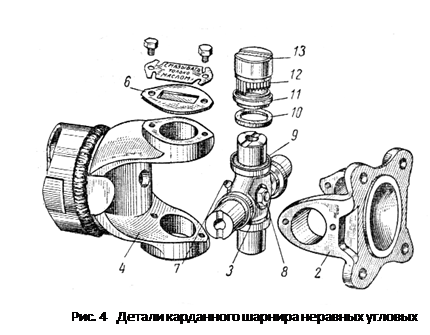

Рис. 4 Детали карданного шарнира неравных угловых скоростей
Следует отметить, что с увеличением угла между осями валов КПД шарнира резко уменьшается. В некоторых автомобилях для уменьшения этого угла двигатель располагают с наклоном 2-3°. Иногда для той же цели задний мост устанавливают так, что ведущий вал главной передачи получает небольшой наклон.
