В основе конструкций карданных шарниров равных угловых скоростей лежит единый принцип: тоски контакта, через которые передаются окружные силы, находятся в биссекторной плоскости валов. Шарниры равных угловых скоростей применяются, как правило, в приводе к ведущим и одновременно управляемым колесам. Конструкции таких шарниров разнообразны. Ниже приведены некоторые, наиболее часто применяемые.

Четырехшариковый карданный шарнир с делительными канавками (типа "Вейс"). Рис.9. Устанавливается на ряде отечественных автомобилей (УАЗ-469, ГАЗ-66, ЗИЛ-131) в приводе управляемых ведущих колес. При движении автомобиля вперед усилие передается одной парой шариков; при движении задним ходом – другой парой. Канавки в кулаках 2 и 3 нарезаны по дуге окружности радиуса R’. Четыре шарика 6 располагаются на пересечении симметрично расположенных канавок 5 – в биссекторной плоскости, что обеспечивает равенство угловых скоростей валов 1 и 4. Шарик 7 центрирующий. Он удерживается от смещение штифтом, проходящим через него и входящим в отверстие в одном из кулаков. Наиболее точно шарики устанавливались бы при пересечении канавок под углом 90°, но при этом скольжение шариков приводило бы к быстрому изнашиванию как шариков 6 и 7, так и канавок 5 и к снижению КПД шарнира.

Підпис:
Пересечение окружностей под малым углом не обеспечивало бы точности установки шариков в биссекторной плоскости и могло бы привести к заклиниванию шариков. Обычно канавки выполняются так, что центр окружности, образующей ось канавок, находится на расстоянии 0,4-0,45R от центра шарнира. Карданные шарниры этого типа обеспечивают угол между валами 30-32°. Наименьшая трудоемкость изготовления по сравнению с другими синхронными карданными шарнирами, простота конструкции и низкая стоимость обеспечили их широкое распространение. КПД шарнира достаточно высокий, так как в нем преобладает трение качения.

Підпис:
а)

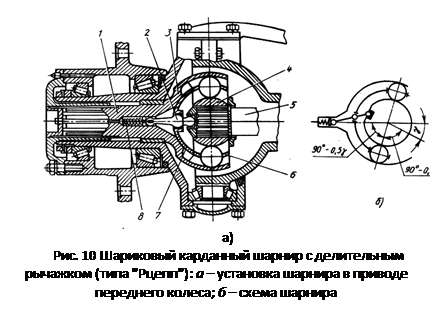

Рис. 10 Шариковый карданный шарнир с делительным рычажком (типа "Рцепп"): а – установка шарнира в приводе переднего колеса; б – схема шарнира
Следует отметить некоторые особенности этого шарнира, ограничивающие возможность его применения. Передача усилия только двумя шариками при теоретически точечном контакте приводит к возникновению больших контактных напряжений. Поэтому четырехшариковый карданный шарнир обычно устанавливают на автомобилях с нагрузкой на ось не свыше 25-30 кН. При работе шарнира возникают распорные нагрузки, особенно если центр шарнира не лежит на оси шкворня. Для точной установки шарнира необходимы специальные упорные шайбы или подшипники.

В изношенном шарнире шарики при передаче повышенного крутящего момента, когда кулаки несколько деформируются, могут выпасть, что приводит к заклиниванию шарнира и потере управляемости. Износу наиболее подвержены средние части канавок, что соответствует прямолинейному движению, причем ненагруженные канавки изнашиваются больше, чем нагруженные. Объясняется это тем, что нагружается шарнир при сравнительно редком включении переднего ведущего управляемого моста для движения в тяжелых дорожных условиях, а большая часть пробега автомобиля совершается с выключенным передним мостом, когда шарнир нагружается в обратном направлении небольшим, но длительно действующим моментом сопротивлению вращению части трансмиссии.

Шестишариковый карданный шарнир с делительным рычажком (типа "Рцепп"). Рис.10. Основными элементами этого шарнира являются сферический кулак 4, закрепленный на шлицах вала 5, и сферическая чашка 3, связанная с другим валом 1. На кулаке и на внутренней стороне чашки выфрезеровано по шесть меридиональных канавок полукруглого сечения. Канавки выполнены из одного центра. В канавках размещено шесть шариков, которые связаны сепаратором 6. При наклоне валов шарики устанавливаются в биссекторной плоскости при помощи делительного рычажка 2, который поворачивает направляющую чашку 7, а вместе с ней с сепаратор. Пружина 8 служит для поджатия делительного рычажка к гнезду в торце вала 5 при изменении положения рычажка в результате наклона валов.

Точность установки шариков в биссекторной плоскости зависит от подбора плеч делительного рычажка. На рис.10, б показано положение деталей шарнира при наклоне одного из валов на угол g. Соответственно сепаратор при этом должен повернуться на угол 0,5g. Исходя из этого подбирают такое соотношение плеч делительного рычажка, при котором будет обеспечивается данный угол поворота сепаратора.

Страницы: 1 2 3 4
