Этот шарнир имеет меньшие размеры, чем шарниры других типов, так как рабочая длина канавок и ход шариков в 2 раза меньше хода вала. Имеются и другие преимущества: сепаратор не выполняет функции деления угла между валами, он менее нагружен, а поэтому требования к точности его изготовления ниже; наличие фланцевого разъема шарнира обеспечивает

Підпис:

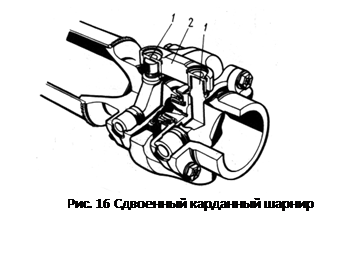

Рис. 16 Сдвоенный карданный шарнир
удобство монтажа, хотя конструкция его при этом усложняется, что не

Підпис:
сколько компенсирует упрощение протяжки канавок корпуса. К точности расположения канавок предъявляются высокие требования.

Шарнир имеет высокий КПД и применяется на переднеприводных автомобилях.

Трехшиповой карданный шарнир (типа "Трипод"). Такие карданные шарниры устанавливают на легковых и грузовых автом-обилях малой грузоподъемности. Конструктивно эти шарниры имеют два исполнения: шарниры, позволяющие передавать момент при углах между валами до 43°, но не допускающие осевых перемещений (шарниры жесткие), и универсальные шарниры, допускающие осевую компенсацию, но работающие при сравнительно небольших углах между валами.

В жестком шарнире (рис 14) шипы 2, расположенные под углом 120°, закреплены в корпусе 1. Ролики 3 с шаровой поверхностью установлены на шипах и могут свободно на них поворачиваться. Вилка 4, выполненная вместе с валом 5, имеет три паза цилиндрического сечения. Поверхность вилки сферическая, что обеспечивает получение большого угла между валами.

Принцип работы жесткого и универсального шарниров одинаков. Универсальный трехшиповой шарнир (рис.15) состоит из цилиндрического корпуса 3, выполненного за одно целое с валом, в котором имеются три продольных паза, ступицы 2 с тремя шипами, закрепленной на внутреннем конце карданного вала, трех роликов 1 на игольчатых подшипниках. Шипы, как и пазы, расположены под углом 120° одни относительно другого. Ролики имеют сферическую поверхность такого же радиуса, как цилиндрическое сечение продольных пазов. При вращении валов под углом ролики перекатываются в пазах, поворачиваясь на игольчатых подшипниках, и в то же время шипы могут перемещаться вдоль роликов подшипников, что обеспечивается кинематикой шарнира. Удлинение осуществляется за счет скольжения шипа вдоль подшипников.

Универсальный шарнир этого типа может использоваться, если максимальное значение угла наклона валов не превышает 25°. Достоинством шарнира являются малые потери при осевом перемещении, так как это обеспечивается практически только качением, что определяет высокий КПД шарнира.

Сдвоенный карданный шарнир. Рис 16. Он представляет собой два шарнира 1 неравных угловых скоростей, объединенных двойной вилкой 2. Равенство угловых скоростей должно обеспечиваться делительным рычажком. Однако, из-за особенностей конструкции синхронное вращение соединяемых валов может быть обеспечено только с некоторым приближением. Коэффициент неравномерности вращения зависит от улга между валами и от размеров делительного устройства.

Для двойного шарнира на игольчатых подшипниках характерен значительный износ этих подшипников и шипов крестовин. Это объясняется тем, что благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иголки иногда сплющиваются.

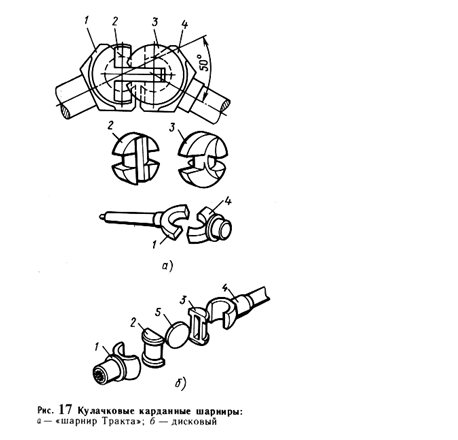

Кулачковый карданный шарнир. Рис.17. Кулачковые шарниры применяются на автомобилях большой грузоподъемности и приводе к ведущим колесам. Если разделить по оси симметрии кулачковый карданный шарнир на две части, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качения (так же как у сдвоенного карданного шарнира). Благодаря наличию развитых поверхностей взаимодействующих деталей шарнир способен передавать значительный по величине крутящий момент при обеспечении угла между валами 45-50°.

На зарубежных автомобилях большой грузоподъемности широко применяется кулачковый карданный шарнир, показанный на рис.17, а, известный под названием "шарнир Тракта". Он состоит из четырех штампованных деталей: двух вилок 1 и 4 и двух фасонных кулаков 2 и 3, трущиеся поверхности которых подвергаются шлифованию.

В нашей стране был разработан кулачковый карданный шарнир (рис.17, б), который устанавливается на ряде автомобилей (КамАЗ-4310, "Урал-4320", КАЗ-4540, КрАЗ-260 и др.). Шарнир состоит из пяти простых по конфигурации деталей: двух вилок 1 и 4, двух кулаков 2 и 3 и диска 5, поэтому его часто называют дисковым. Трудоемкость его изготовления по сравнению с трудоемкостью "шарнира Тракта" несколько большая. Максимальное значение угла между валами, обеспечиваемое этим шарниром, 45°.
