Подвеска МакФерсон

Транспорт » Подвеска МакФерсон

Работа подвески основывается на преобразовании энергии удара при наезде на неровность в перемещение упругого элемента подвески, вследствие чего сила удара, что передаётся на кузов, уменьшается и плавность хода возрастает. Подвеска автомобиля обеспечивает упругую связь рамы или кузова с мостами и колёсами, плавность хода, устойчивость и проходимость автомобиля. Плавность определяет комфортность езды. Устойчивость определяет способность противодействовать заносам и опрокидыванию, т.е. безопасность. Проходимость определяет способность преодолевать различные препятствия. Заметим, что здесь не обходится без компромиссов. Поскольку эти требования весьма противоречивы. Например, мягкое подрессоривание иногда ухудшает устойчивость автомобиля. И наоборот повышение жесткости ухудшает комфортность езды, уменьшает ресурс. И так далее. Подвеска состоит из трех основных частей: упругого элемента, направляющего устройства и гасительного элемента.

Курс валют Харьков розы люксембург

Как упругий элемент у подвески используются металлические листовые элементы, цилиндрические пружины, торсионы (стержни, которые работают на кручение). Не металлические пружинные элементы обеспечивают пружинные свойства подвески за счет упругости резины, сжатого воздуха или жидкости; они менее распространенны, чем металлические. Иногда в подвесках используются комбинированные пружинные элементы, которые складываются из металлических и неметаллических элементов.

Направляющее устройство подвески передает толкающие, тормозные и боковые усилия от колес на раму или корпус автомобиля. В случае пружинной подвески направляющим устройством служат грузы и штанги подвески. В рессорной подвеске сама листовая рессора передает продольные и боковые усилия, благодаря чему конструкция подвески упрощается.

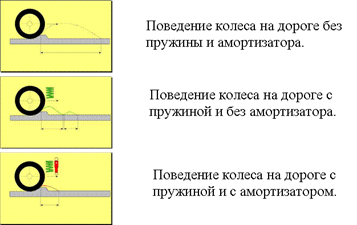

Гасительный элемент подвески предназначен для гашения колебаний кузова и колес в случае наезда на препятствия и называется амортизатором. На автомобилях используются жидкостные амортизаторы. Принцип их действия заключается в преобразовании энергии колебания за счет трения жидкости в тепловую энергию с последующим ее рассеиванием. Подвески обычно классифицируются по их кинематике и по упругому элементу. Кинематические подвески разделяются на два основных типа: зависимые и независимые. По упругому элементу пружинные, где в качестве упругого элемента используются витая пружина, рессорные, торсионные и даже гидравлические и пневматические.

http://shod-razval.net/images/books/312/amort.gif

Основными требованиями, предъявляемыми к подвеске, являются следующие:

· упругая характеристика подвески должна обеспечивать высокую плавность хода и отсутствие ударов в ограничители хода, противодействовать кренам при повороте, «кивкам» (дифференту) при торможении и разгоне автомобиля;

· кинематическая схема должна создать условия для возможного малого изменения колеи и углов установки колёс, соответствие кинематики колес кинематике рулевого привода, исключающее колебания управляемых колес, вокруг оси поворота;

· оптимальная величина затухания колебаний кузова и колес;

· надежная передача от колес кузову или раме продольных и поперечных усилий и моментов;

· малая масса элементов подвески и особенно неподрессоренных частей;

· достаточная прочность и долговечность деталей подвески и особенно упругих элементов, относящихся к числу наиболее нагруженных частей подвески.
