Оборудование применяемое при ремонте аккумуляторной батареи

Транспорт » Аккумуляторная батарея 42НК125 » Оборудование применяемое при ремонте аккумуляторной батареи

Страница 1

1. Зарядно - разрядная установка.

2. Установка для промывки аккумуляторов и резиновых чехлов.

3. Пневмоподъёмник.

4. Установка для регенирации элнетролита.

5. Кран для заливки электролита.

6. Установка для растворения окиси бария.

7. Резервуар для хранения электролита.

8. Тележка применяемая для перевозки аккумуляторной батареи.

9. Шкаф управления агрегатами регенерации.

10. Устройство для контроля напряжения на банках аккумуляторной батареи, бачки для раствора борной кислоты, для воды, для заливки аккумуляторной батареи.

Контрольно - измерительные приборы и принадлежности:

Амперметр магнитоэлектрический системы класса точности не ниже 1,0 (для автоматических установок допускаются амперметры класса точности не ниже 1,5).

ГОСТ 8711-78

ГОСТ 8711-78

Вольтметр магнитоэлектрический системы класса точности не ниже 0,5 и внутреннего сопротивления не менее 1000 ОМ/В.

ГОСТ 18481 - 81

ГОСТ 23676-79

Термометр с ценой деления не более одного градуса.

Ареометр АЭ-1 1100 - 1400.

Весы класс точности 4

Регенерация щелочного электролита

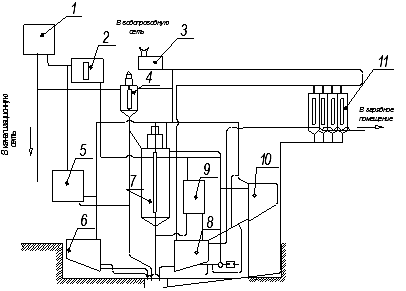

Гидравлическая схема мастерской для приготовления и регенерации щелочного электролита: 1 - дистиллятор; 2- бак для дистиллированной воды; 3 - бак для воды; 4 - установка для растворения окиси бария; 5 - ванна для растворения твёрдых щелочей; 6 - бак для слива электролита; 7 - установка для регенерации электролита; 8 - бак для корректировки электролита; 9 - бак для приготовления раствора едкого лития; 10 - ванна для разведения электролита; 11 - резервуары для хранения электролита.

При эксплуатации электролит щелочных аккумуляторных батарей постоянно поглощает из воздуха углекислоту, которая, взаимодействуя с едким калием, натрием и литием, образует углекислые соли - карбонаты. Наличие карбонатов в электролите отрицательно влияет на работу аккумуляторных батарей, и при накоплении их более 70г в литре электролит подлежит замене.

Отработанный электролит подвергают регенерации, целью которого является освобождение от карбонатов путём осаждения их гидратом окиси бария. Оборудование для регенерации электролита размещается в помещении площадью около 30 кв. м. и высотой не менее 4,8 м.

Для создания самотёка дистиллированной воды и электролита часть оборудования (установка для обессоливания воды, ванна для дистиллированной воды, бак для воды, установка для растворения окиси бария, ванна для разведения электролита и резервуары для хранения электролита) размещают на балконе высотой 2 м. Для подачи на балкон окиси бария и сухой щёлочи в помещении устанавливают тельфер грузоподъёмностью 0,5 Т.

Электролит, слитый из аккумуляторов, по трубопроводу из ремонтного помещения поступает в ванну ёмкостью 300 л. для корректировки или при помощи насоса перекачать в одну из двух ёмкостей: годный - в один из резервуаров для хранения ёмкостью дл.250 л., негодный - в установку для регенерации.

Восстановленный при помощи окиси бария электролит из установки для регенерации поступает в ванну для корректировки. После анализа электролит насосом перекачивают снова в установку для регенерации или подвергают корректировке электролитом большей плотности, поступающем самотёком из ванны для разведения электролита Перемешивание электролита во время корректировки достигается его выкачиванием. Откорректированный электролит поступает в один из резервуаров для хранения.

В процессе регенерации происходит резкое снижение плотности электролита и уменьшение на 18 - 20 %, поэтому новый электролит приготовляют с повышенной плотностью. Таким образом, после регенерации и корректировки можно получить такое же количество восстановленного электролита, сколько поступило на регенерацию.

Для слива отходов окиси бария и негодного электролита все установки; ванна и резервуары имеют сливные отверстия, соединённые трубопроводами со сливным колодцем. Размеры колодца устанавливают из такого расчёта, чтобы в него можно слить 130 - 150 метров кубических жидкости в год. Сливать отходы окиси бария и электролита в общую канализационную сеть депо или в водоёмы категорически запрещается.

Страницы: 1 2
