Расчёт дифференциала

Страница 1

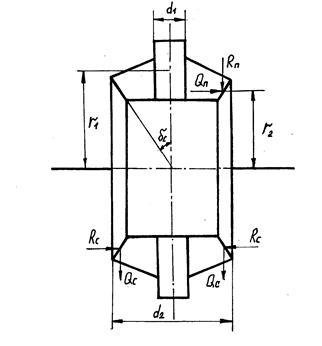

Рис. 8. Расчетная схема симметричного конического дифференциала.

При выборе основных параметров зубчатых колес конических дифференциалов могут быть использованы данные таблицу 7.1

Таблица 6.1 Геометрические параметры конических дифференциалов.

Число зубьев

Внешний

Конусное

Угол

Ширина

Число

Автомобиль

Сател-литов

шестерен

окружной модуль, мм

расстояние, мм

профиля

венца, мм

сателлитов

ЗАЗ – 968

10

20

3,50

39,13

20°30¢

11,0

2

М – 2140

10

14

4,13

35,53

22°30¢

12,6

2

ВАЗ – 2101

10

16

4,0

37,77

22°30¢

12,0

2

ГАЗ – 24

10

16

5,0

47,20

23°30¢

–––

2

УАЗ – 469

10

16

4,75

44,90

22°30¢

35,0

4

ГАЗ – 53А

11

22

5,75

62,62

22°30¢

21,0

4

ЗИЛ – 130

11

22

6,35

78,09

22°30¢

27,0

4

Урал – 375 Н

11

22

6,35

78,09

20°

27,0

4

КамАЗ – 5320

11

22

6,35

78,09

22°30¢

27,0

4

МАЗ – 5335

11

20

5,50

62,77

20°

22,5

4

КрАЗ – 257 Б1

11

22

8,0

98,39

20°

30,2

4

БелАЗ – 540А

11

22

8,0

98,39

20°

30,2

4

БелАЗ – 548А

11

22

9,0

110,68

20°

37,0

4
