Модернизация тележки грузового вагона модели 18-100

Транспорт » Разработка тележки грузового вагона модели 18-100 » Модернизация тележки грузового вагона модели 18-100

Из многочисленных записей колебаний, полученных во время ходовых динамических сравнительных испытаний использование боковых упруго-катковых скользунов с упругими полиуретановыми элементами позволяет эффективно гасить колебания виляния тележки и тем самым повысить (примерно на 30…40 км/ч) критические скорости грузовых вагонов, улучшить их динамические качества, особенно при повышенных скоростях движения экипажей (рис.1).

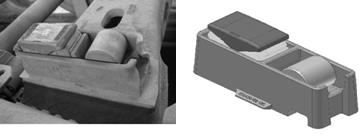

Рисунок 1-Модели упруго-катковых скользунов

Боковые скользуны предназначены для гашения колебаний боковой качки и виляния тележки относительно кузова (повышения критической скорости вагона). Вагоны с модернизированными тележками могут успешно эксплуатироваться с повышенными скоростями движения, в частности, на магистралях международных транспортных коридоров. Кроме того, их также целесообразно эксплуатировать и с существующими скоростями движения (вместо типовых вагонов), так как, при прочих равных условиях, они имеют больший запас устойчивости хода, т. е. повышается безопасность движения.

Использование в грузовых вагонах эластомерных прокладок в узлах "пятник-подпятник" обеспечивает оптимальный коэффициент трения в течение продолжительного времени (без смазывания), что способствует снижению износа элементов узла.

Приложение

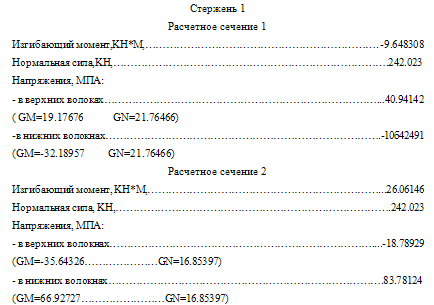

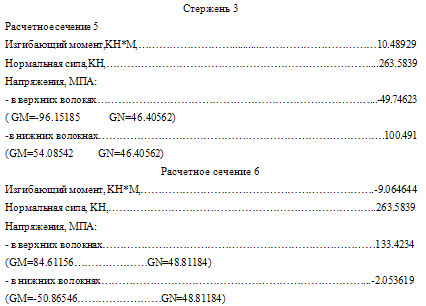

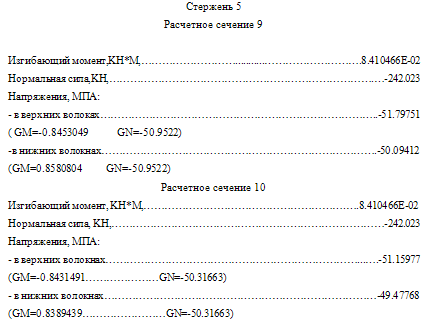

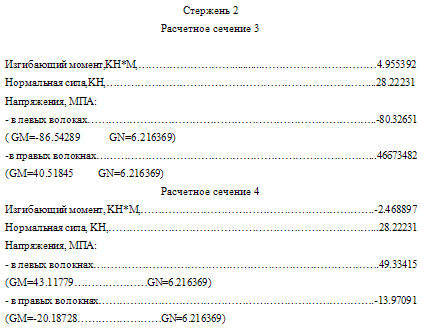

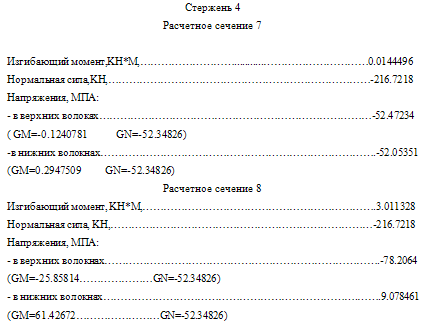

Расчет боковой рамы тележки грузового вагона

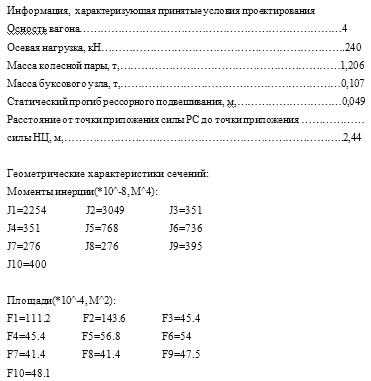

Исходные данные
