Расконтриваем гайку оси дроссельной заслонки первой камеры.

Разборка карбюратора ДААЗ-2140-1107010-70

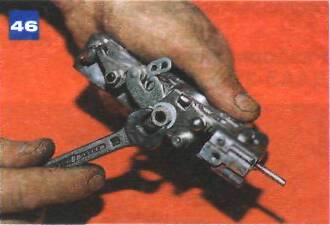

Ключом «на 11» отворачиваем гайку.

Разборка карбюратора ДААЗ-2140-1107010-70

Снимаем рычаги, шайбы и втулку с оси дроссельной заслонки.

Разборка карбюратора ДААЗ-2140-1107010-70

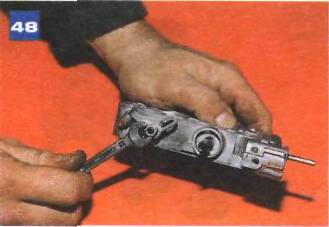

Ключом «на 8» отворачиваем гайку оси дроссельной заслонки второй камеры.

Разборка карбюратора ДААЗ-2140-1107010-70

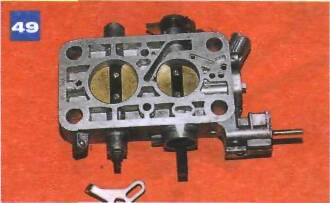

Снимаем рычаг привода заслонки.

Разборка карбюратора ДААЗ-2140-1107010-70

Шлицевой отверткой с шириной лезвия не более 4 мм отворачиваем винт качества.

Собираем карбюратор в обратной последовательности.
