Разборка карбюратора ДААЗ-2140-1107010-70

Транспорт » Карбюратор автомобиля Иж-2126 "Ода" » Разборка карбюратора ДААЗ-2140-1107010-70

Страница 2

Разборка карбюратора ДААЗ-2140-1107010-70

Шлицевой отверткой отворачиваем пробку корпуса пускового устройства.

Разборка карбюратора ДААЗ-2140-1107010-70

Шлицевой отверткой с шириной лезвия не более 3 мм отворачиваем регулировочный винт.

Разборка карбюратора ДААЗ-2140-1107010-70

Крестообразной отверткой отворачиваем три винта крышки пускового устройства.

Разборка карбюратора ДААЗ-2140-1107010-70

Элементы пускового устройства.

Разборка карбюратора ДААЗ-2140-1107010-70

Шлицевой отверткой отворачиваем клапан ускорительного насоса.

Разборка карбюратора ДААЗ-2140-1107010-70

Снимаем с клапана распылитель и уплотняющие кольца.

Разборка карбюратора ДААЗ-2140-1107010-70

Шлицевой отверткой отворачиваем два воздушных жиклера главной дозирующей системы.

Разборка карбюратора ДААЗ-2140-1107010-70

Ввернув (неглубоко!) в эмульсионную трубку саморез, извлекаем ее из колодца. Так же поступаем и с другой трубкой.

Разборка карбюратора ДААЗ-2140-1107010-70

Шлицевой отверткой отворачиваем два главных топливных жиклера.

Разборка карбюратора ДААЗ-2140-1107010-70

Топливные, воздушные жиклеры, эмульсионные трубки главной дозирующей системы.

Разборка карбюратора ДААЗ-2140-1107010-70

Снимаем возвратную пружину.

Разборка карбюратора ДААЗ-2140-1107010-70

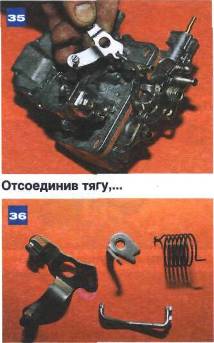

Крестообразной отверткой отворачиваем винт крепления трех-плечего рычага.

Разборка карбюратора ДААЗ-2140-1107010-70

.снимаем кронштейн, тягу, рычаг и пружину.

Разборка карбюратора ДААЗ-2140-1107010-70

Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок.

Разборка карбюратора ДААЗ-2140-1107010-70

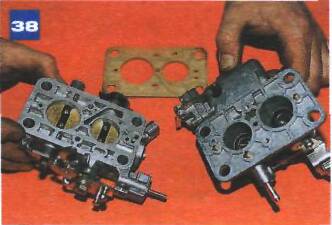

Снимаем корпус дроссельных заслонок и теплоизолирующую прокладку.

Разборка карбюратора ДААЗ-2140-1107010-70

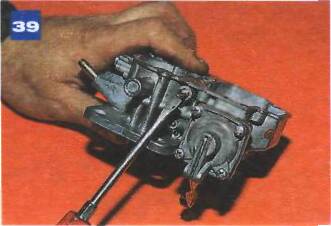

Шлицевой отверткой отворачиваем корпус топливного жиклера холостого хода .

Разборка карбюратора ДААЗ-2140-1107010-70

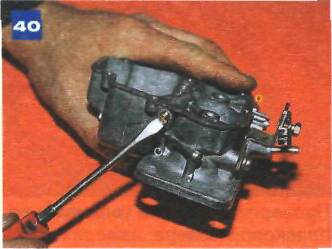

.и корпус топливного жиклера переходной системы.

Разборка карбюратора ДААЗ-2140-1107010-70

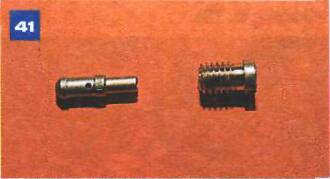

Вынимаем топливный жиклер из корпуса.

Разборка карбюратора ДААЗ-2140-1107010-70

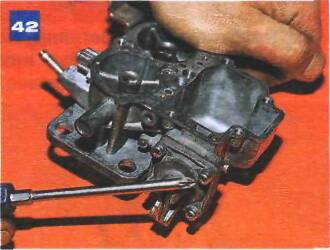

Крестообразной отверткой отворачиваем четыре винта крышки ускорительного насоса .

Разборка карбюратора ДААЗ-2140-1107010-70

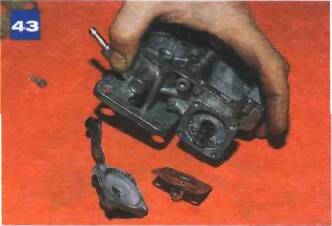

.и снимаем крышку и диафрагму.

Разборка карбюратора ДААЗ-2140-1107010-70

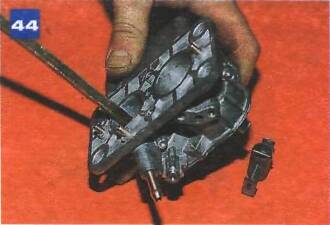

Выколоткой из мягкого металла выбиваем малые диффузоры.

Разборка карбюратора ДААЗ-2140-1107010-70

Страницы: 1 2 3
