Планетарный механизм поворота трактора ДТ-75М состоит из двух симметрично расположенных одинаковых планетарных устройств управления правой и левой гусеничными цепями.

Для поворота трактора гусеницы отключают раздельно с помощью планетарных механизмов, которые в сочетании с тормозами могут выполнять роль фрикционных муфт, т. е. разъединять и плавно соединять Валы трансмиссии. Ведущие элементы в планетарных механизмах поворота — коронные шестерни 8 (рис. 2) внутри общего барабана 4, а ведомые — водила 14, которые валами (полуосями) 1 соединены с ведущими шестернями конечных передач. На осях 13, закрепленных в водилах, вращаются сателлиты 12, которые соединяют солнечные шестерни 11 с коронными.

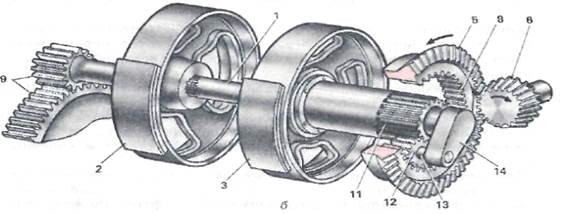

Рис.2. Составные части механизма поворота (б):

1 —валы (полуоси);

2— остановочные тормоза;

3 — тормоза солнечных шестерен; 4 — барабан;

5 и 6 — ведомая и ведущая конические шестерни;

7 — вторичный вал коробки передач; 8 — коронные шестерни; 9 — шестерни конечной передачи;

10 — ведущие звездочки;

11—солнечные шестерни;

12 — сателлиты; 13 — оси сателлитов; 14 — водила.

При прямолинейном движении трактора обе солнечные шестерни заторможены. Крутящий момент от вторичного вала 7 коробки передач через конические шестерни 5 и 6 передается коронным шестерням. Вращаемые ими сателлиты перекатываются по солнечным шестерням и через оси увлекают за собой водила. От водил через полуоси и шестерни конечных передач крутящий момент передается ведущим звездочкам10, и они, вращаясь, перематывают гусеницы с равными скоростями. Для совершения плавного поворота трактора, например влево, необходимо переместить левый рычаг на себя. При этом тормозная лента отпускает тормозной шкив и солнечная шестерня освобождается. Когда одну из солнечных шестерен растормаживают, сателлиты перестают перекатываться по ней, так как она сама начинает вращаться в обратном направлении. Поэтому передача крутящего момента на водило прекращается, т. е. гусеница отключается от трансмиссии. Однако за счет толкающего усилия, передаваемого через остов от другой гусеницы, отключенная гусеница все же продолжает перематываться, хотя и с меньшей скоростью. Поэтому поворот трактора будет плавным, особенно когда невелико сопротивление буксируемых машин. При этом водило, хотя и отключено от коронной шестерни, все же продолжает поворачиваться в прежнем направлении, так как получает вращение от отстающей гусеницы через звездочку и конечную передачу.

Для крутого поворота трактора необходимо после выключения тормоза солнечной шестерни нажать педаль 17 тормоза водила. Тогда тормозная лента 12 останавливает тормозной шкив 1 и затормаживает вал 2. Трактор совершает крутой поворот. Если его остановить тормозом, то остановятся звездочка и гусеница — трактор круто повернется на месте.

При одновременном освобождении обеих солнечных шестерен передача крутящего момента к гусеницам прекращается и трактор останавливается.

Планетарные механизмы служат не только для поворота, но и как дополнительные редукторы, что позволяет уменьшить нагрузку на детали коробки передач и на конические шестерни заднего моста.
