Рис. 10

•Положение полочки для верхнего плеча предохранителя в корпусе относительно шипа для замкодержателя и контура зацепления проверяют шаблоном 834р (рис. 11), после того, как будет установлено, что шип для навешивания замкодержателя удовлетворяет требованиям проверки шаблонами 849р-1,806р и 816р.

Рис. 11

•Толщина перемычки хвостовика автосцепки СА-3 должна отвечать требованиям проверки непроходным шаблоном 897р-1 или 898р-1 (рис. 12, а) как со стороны верхней, так и со стороны нижней плоскости. Перемычка считается годной, если шаблон не надевается на нее полностью (поз. 7); если шаблон доходит до упора в перемычку, то она негодна (поз. II).

Рис. 12

Перемычка, изношенная клином тягового хомута и имеющая размеры менее допустимых, подлежит наплавке.

Замок

Замок считается неисправным, если:

а) он не проходит в

проходной вырез шаблона 852р и проходит после ремонта в

непроходной вырез;

б) рабочая замыкающая часть замка входит в

непроходной шаблон 899р;

в) положение задней кромки овального

отверстия относительно торца, замка не соответствует шаблону 839р;

г) положение шипа, его диаметр и кромка прилива не соответствуют шаблону 833р;

д) направляющий зуб не соответствует шаблону 943р;

е) имеются трещины, изломы.

Рис. 13

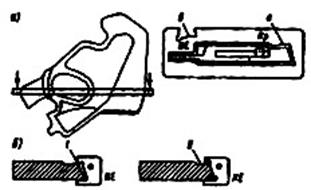

Замок проверяют проходной частью шаблона 852р (рис.13, а) и признают годным, если он свободно проходит через вырез, а этого шаблона. Толщину замыкающей части замка по всей ее высоте проверяют после ремонта непроходным вырезом б шаблона 852р, а до ремонта - шаблоном 899р (рис. 13, б). Замок признают годным, если замыкающая часть его не входит в вырез шаблона (поз. 7) и негодным, если она входит в вырез шаблона (поз. II).

Направляющий зуб замка должен соответствовать очертаниям шаблона 943р (рис. 14). Шаблон своим вырезом должен проходить по всей ширине зуба, причем суммарный зазор между кромками зуба и шаблоном не должен превышать 2 мм.

Рис. 14

Замкодержатель

Замкодержатель признают неисправным и направляют в ремонт, если:

а) он погнут или его толщина и ширина лапы не соответствуют очертаниям вырезов шаблона 841р;

б) овальное отверстие, расцепной угол, упорная часть противовеса не соответствуют требованиям проверки шаблоном 826р;

в) наружное очертание (контур) замкодержателя не соответствует шаблону 916р;

г) имеется трещина.

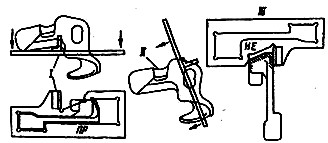

Толщину замкодержателя и возможные изгибы проверяют шаблоном 841р (рис. 15), который надевают на замкодержатель вначале вырезом, охватывающим противовес и стенку замкодержателя.

Рис. 15

После ремонта замкодержатель должен быть проверен шаблонами 841р, 826р, 916р, как указано выше.

Предохранитель

Предохранитель признают неисправным и направляют в

ремонт, если:

а) он погнут;

б) диаметр отверстия, длина верхнего плеча, высота его торца или очертания верхнего и нижнего плеч не соответствуют шаблону 800р-1;

в) имеется трещина.

Наличие изгиба предохранителя определяют, пропуская его в вырезы а и б шаблона 800р-1 (рис. 16). Если предохранитель не проходит в вырезы, то его надо выправить. Пропуская предохранитель через вырез а, надевают его отверстием на шип 7, укрепленный в обойме 2, до упора в основание. Предохранитель годен, если он свободно проходит через вырез в листе шаблона и располагается заподлицо с верхней плоскостью листа или ниже ее.

Рис. 16

После ремонта предохранитель проверяют шаблоном 800р-1, как указано выше.

Подъемник замка

Подъемник замка признают неисправным и направляют в ремонт, если любой из его проверяемых размеров не соответствует требованиям проверки шаблоном 847р (рис. 17), и исправным, если:

а) подъемник, надетый на пробку 2, входит в обойму 5;

б) проходит в вырез 7;

в) буртиком входит в вырез б;

г) отверстием не надевается на пробку 7;

д) надетый на пробку 3, не подходит широким пальцем под шляпку стойки 4, а узким пальцем проходит мимо проходной части сухаря 8 и не проходит мимо непроходной. После ремонта подъемник замка проверяют шаблоном 847р, как указано выше.

Рис. 17

Валик подъемника

Валик подъемника признают неисправным и направляют в ремонт, если любой из его проверяемых размеров не соответствует требованиям проверки шаблоном 919р (рис. 18), и исправным, если:

Рис. 18

а) цилиндрические части стержня проходят в соосно расположенные большое 2 и малое 7 кольца шаблона и вращаются в них;
