МакФерсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние – в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы «Лотус» Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

http://www.repcar.ru/library/podv/images/books/312/Independent_rear_suspension_AWD.jpg

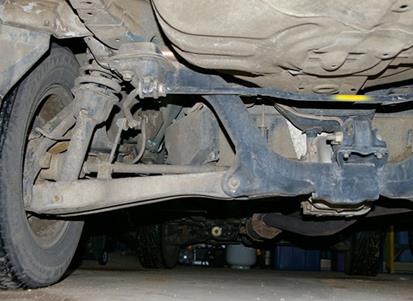

Задняя подвеска системы Чепмена на внедорожнике – вариант той же схемы, что и подвеска МакФерсона

Устройство и работа подвески McPherson

Подвеска МакФерсон имеет следующее устройство

:

· подрамник;

· поперечный рычаг;

· поворотный кулак;

· амортизаторная стойка;

· стабилизатор поперечной устойчивости.

Подрамник

является несущим элементом подвески. Он крепится к кузову автомобиля с помощью резинометаллических опор – сайлентблоков

. Применение резинометаллических элементов в конструкции подвески позволяют уменьшить вибрации и снизить шум. На некоторых автомоблиях предусмотрено жесткое крепление подрамника к кузову. К подрамнику крепятся опоры поперечного рычага, стабилизатор поперечной устойчивости, устанавливается рулевой механизм.

На подрамник с двух сторон крепятся поперечные рычаги

(рычаг правого и левого колес). Каждый поперечный рычаг соединяется с подрамником в двух местах с помощью резиновых втулок. Двойное крепление рычага обеспечивает необходимую жесткость в продольном направлении. Другим концом поперечный рычаг через шаровую опору соединен с поворотным кулаком.

Поворотный кулак

обеспечивает поворот колеса за счет шарнирного соединения с рулевой тягой. В верхней части поворотный кулак поворотный кулак закреплен на амортизаторной стойке с помощью клеммового соединения. В нижней части кулак соединен с поперечным рычагом. Дополнительным рычагом выступает наконечник рулевого механизма, соединенный с поворотным кулаком шаровой опорой. В поворотном кулаке размещены подшипниковый узел и тормозной суппорт. Подшипниковый узел включает ступицу колеса и ступичный подшипник.

Амортизаторная стойка

объединяет упругий элемент (пружину) и амортизатор. Металлическая пружина расположена соосно с амортизатором и закреплена на стойке. Для изменения линейной характеристики упругости пружины соосно с ней устанавливается буфер сжатия

. В нижней части стойка соединена с поворотным кулаком. В верхней части она крепится к брызговику крыла с помощью резиновой втулки.

Стабилизатор поперечной устойчивости

обеспечивает снижение боковых кренов автомобиля. Стабилизатор устанавливается в подрамнике посредством двух опор. Концы стабилизатора соединены с амортизаторными стойками с помощью соединительных штанг

(стоек) с шарнирными наконечниками.
