Выбор неразрушающего контроля

Страница 2

Отчетливо видны типичные для литой поверхности спайки (углубления с закругленными краями) и газовая шероховатость, обусловленная ростом газовых раковин на границе с формой (а), а также выпуклая сетка следов от формы (б).

Рис. 1. Типичное состояние поверхности литых деталей рамы тележки и балки.

Проведенные исследования позволили усовершенствовать технологию вихретоковой дефектоскопии литых деталей.

Формы и размер надрессоной балки тележки модели 18-100

Формы и размеры надрессоной балки тележки модели 18-100 представлены на рис. 2,3

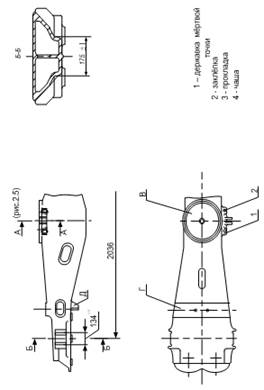

Рис. 2 Надрессорная балка тележки модели 18-100

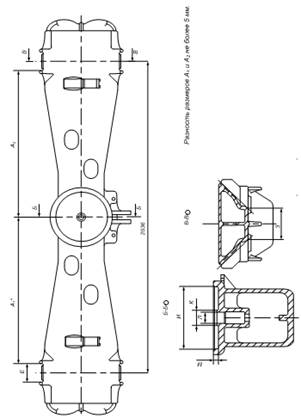

Рис. 3 Надрессорная балка тележки модели 18-100

Зоны контроля надрессоной балки

При контроле надрессорной балки тележки тщательно контролируют зону подпятника, в том числе, кромки наружного и внутреннего бурта, переходы от наружного бурта подпятника к верхнему поясу балки. Кроме того, контролируется верхний пояс надрессорной балки, кромки технологических отверстий, зоны боковых стенок, нижний пояс надрессорной балки, наклонные плоскости для клина и переходы от ограничительных буртов к наклонным плоскостям.

На рис. 4 представлены схемы сканирования при контроле зоны подпятника надрессорной балки. Сканирование центральной зоны подпятника рекомендуется проводить по радиальным (а) и круговым (б) траекториям.

Рис. 4. Пример сканирования центральной зоны подпятника надрессорной балки.

На рис. 5 показаны схемы сканирования при контроле кромок технологических отверстий в верхнем (а) и нижнем (б) поясе надрессорной балки.

Рис. 5. Пример сканирования кромок технологических отверстий надрессорной балки.

Страницы: 1 2
