Система освещения

обеспечивает работу автомобиля в условиях плохой видимости (ночью, в тумане и т.п.). Она включает в себя наружное и внутреннее освещение. В систему освещения входят фары, передние и задние фонари, фонари освещения номерного знака, плафоны освещения салона, лампы освещения комбинации приборов и отделения двигателя, предохранители и выключатели.

Фары освещают дорогу перед автомобилем в условиях плохой видимости. На автомобилях применяется двухфарная система освещения. Фара (рис. 15) — круглая. В корпусе 5 фары установлен держатель 6 с пружинами 8 оптического элемента 1.

Рис. 3.15. Фара:

1 — оптический элемент; 2 — рассеиватель; 3 — ободок; 4, 11, 12 — винты; 5 — корпус; 6 — держатель; 7 — отражатель; 8 — пружина; 9 — лампа; 10 — экран

Оптический элемент фары, состоящий из отражателя 7, рассеивателя 2, лампы 9 и экрана 10, крепится к держателю ободком 3 с помощью винтов 11. Лампа фары — двухнитевая, мощностью 45 Вт для дальнего света и 40 Вт для ближнего света. Экран 10, установленный перед лампой, задерживает прямой свет от нитей лампы и создает четкую верхнюю границу пучка ближнего света. Это обеспечивает хорошее освещение дороги перед автомобилем и уменьшает возможность ослепления водителей встречных транспортных средств. Винты 4 и 12 позволяют изменять положение держателя 6, а вместе с ним и оптического элемента 1 в вертикальной и горизонтальной плоскостях при регулировке света фар. Винты ввертываются в пластмассовые гайки, препятствующие их самоотвертыванию. Гайки закреплены в корпусе фары.

Блок-фара (рис.16, а) — прямоугольная, объединяет в себе фару, боковой указатель поворота и габаритный фонарь. Блок-фара имеет пластмассовый корпус 2, к которому спереди приклеен стеклянный рассеиватель 1.

Сзади корпус закрыт съемным пластмассовым кожухом 6 с уплотнителем 7. Все это исключает попадание внутрь блок-фары пыли и влаги. В корпусе установлены рефлектор с лампой 5 фары и лампой 8 габаритного света. С внешней стороны блок-фары под ее рассеивателем 1 размещаются пластмассовый оранжевый рассеиватель и лампа 3 бокового указателя поворота. Рассеиватель 1 изготовлен из бесцветного стекла высокой прозрачности. Его наружная поверхность гладкая, а внутренняя состоит из сложной системы призм, рассеивающих свет в горизонтальном направлении. Рефлектор фары — стальной, прямоугольный. Сзади в него вставлена лампа 5 фары.

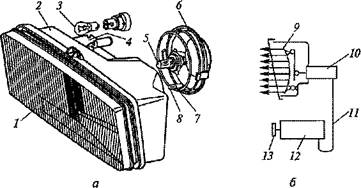

Рис. 3.16. Блок-фара (а) и схема гидрокорректора (б):

1 — рассеиватель; 2 — корпус; 3, 5, 8 — лампы; 4 — гнездо; 6 — кожух; 7 — уплотнитель; 9 — рефлектор; 10, 12 — цилиндры; 11 — трубка; 13 — рукоятка

Лампа — галогенная, наполнена парами йода и инертным газом. Световая отдача и долговечность ее в два раза больше, чем у обычной лампы. Кроме того, светоотдача лампы не уменьшается в процессе эксплуатации, так как в ней вольфрам нитей не осаждается на внутренних стенках и лампа не затемняется. Лампа 5 имеет две нити: мощностью 60 Вт для дальнего света и мощностью 55 Вт для ближнего света. Нить дальнего света размещена в фокусе рефлектора, а нить ближнего света — перед ним и частично закрыта снизу специальным металлическим экраном, ограничивающим распространение света вверх. Лампа £ мощностью 4 Вт предназначена для обозначения габаритов автомобиля, а лампа 3 мощностью 21 Вт — для сигнализации о маневрировании автомобиля. На корпусе блок-фары имеется специальное гнездо для присоединения наконечника гидрокорректора фар.

Гидрокорректор (рис. 16, б) позволяет изменять угол наклона света фар в зависимости от нагрузки на автомобиль. Он состоит из главного цилиндра 12, рабочих цилиндров 10, соединительных трубок 11, заполненных специальной жидкостью, не замерзающей при низких температурах.

Гидрокорректор управляется рукояткой 13, расположенной на панели приборов. Под действием давления жидкости пучки света фар устанавливаются в необходимое положение в результате перемещения рефлектора 9 фары. Свет фар на автомобиле регулируют вращением двух специальных винтов, находящихся в задней части корпуса блок-фары. Винты поворачивают рефлектор в вертикальной и горизонтальной плоскостях.
