Передние фонари служат для обозначения габаритов автомобиля, стояночного освещения и световой сигнализации при маневрировании. Передний фонарь автомобиля (рис. 17) — двухсекционный, прямоугольный. В отлитом из цинкового сплава корпусе 1 фонаря находятся две однонитевые лампы. Лампа 2 мощностью 5 Вт предназначена для обозначения габаритов автомобиля, а лампа 1 мощностью 21 Вт — для сигнализации о маневрировании автомобиля. Рассеиватель 5 переднего фонаря — пластмассовый, монолитный, двухцветный. Он установлен в корпусе на резиновой прокладке 4. Наружная часть 6 рассеивателя оранжевого цвета и предназначена для сигнализации при маневрировании, а внутренняя часть 7 — бесцветная, предназначена для обозначения габаритов автомобиля.

Рис. 17. Передний фонарь:

1 — корпус; 2, 3 — лампы; 4 — прокладка; 5 — рассеиватель; 6, 7 — части рассеивателя

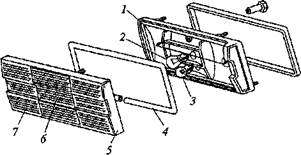

Рис. 18. Задний фонарь:

1 — корпус; 2, 3 — лампы; 4 — прокладка; 5 — рассеиватель; 6 — центральная секция; 7 — наружная часть

Задние фонари служат для обозначения габаритов автомобиля, световой сигнализации при поворотах, торможении и для освещения дороги и сигнализации при движении задним ходом. На легковых автомобилях обычно устанавливаются прямоугольные задние фонари. Задний фонарь (рис. 18) — четырехсекционный. В отлитом из цинкового сплава корпусе 1 находятся четыре однонитевые лампы. Три лампы 2 имеют мощность по 21 Вт, а лампа 3 — 5 Вт. Первые три являются лампами стоп-сигнала, указателя поворота и света заднего хода, а последняя — лампой габаритного света. Корпус фонаря закрыт рассеивателем 5. Рассеиватель — пластмассовый, монолитный, многосекционный, трехцветный. Он установлен в корпусе на резиновой прокладке 4. Наружная часть 7 рассеивателя оранжевого цвета предназначена для сигнализации при маневрировании автомобиля. Центральная секция 6 — бесцветная, служит для сигнализации о движении задним ходом. Остальные секции рассеивателя имеют красный цвет и предназначены для сигнализации при торможении и обозначения габаритов автомобиля.
