Все работы по обслуживанию стартера, связанные с его разборкой, влекут за собой нарушение его герметизации. Поэтому для обеспечения надежной герметизации при сборке стартера все уплотняющие детали должны быть заменены новыми.

Стартер (рис.1) представляет собой мощный электрический двигатель постоянного тока, который служит для запуска двигателя автомобиля. Простым поворотом ключа в замке зажигания в положение «Запуск», ток через реле подается от аккумуляторной батареи на обмотки стартера и двигатель запускается.

http://www.automan.ru/images/books/42/books/book2/z_60a.gif

Рис.1 Схема системы пуска двигателя а) стартер выключен 1 - корпус стартера; 2 - вал якоря стартера; 3 - шестерня привода с муфтой свободного хода; 4 - рычаг привода шестерни; 5 - обмотки тягового реле; 6 - якорь тягового реле; 7 - контактная пластина; 8 - контактные болты; 9 - обмотки стартера; 10 - якорь стартера; 11 - коленчатый вал двигателя; 12 - зубчатый венец маховика

http://www.automan.ru/images/books/42/books/book2/z_60v.gif

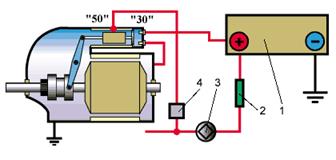

Рис. 1 Схема системы пуска двигателя в) схема электрической цепи стартера 1 - аккумуляторная батарея; 2 - предохранитель; 3 - замок зажигания; 4 - реле стартера

Работа стартера состоит из трех этапов:

1. Механизм привода стартера вводит шестерню на валу якоря в зацепление с зубчатым венцом маховика.

2. Начинается вращение вала якоря стартера вместе с шестерней, которая проворачивает коленчатый вал двигателя через маховик, тем самым, запуская двигатель.

3. После начала работы двигателя, механизм привода выводит шестерню стартера из зацепления с зубчатым венцом маховика

При включении стартера через обмотку тягового реле стартера начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты реле замыкаются. Одновременно якорь реле через рычаг перемещает обгонную муфту с шестерней. Ступица обгонной муфты поворачивает на винтовых шлица При включении стартера через обмотку тягового реле стартера начинает х вала якоря стартера также и шестерню, что облегчает ввод ее в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря, и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.

После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.

Если стартер не срабатывает при его включении, возможны следующие причины:

- неисправна аккумуляторная батарея;

- обрыв электрической цепи между выключателем (замком) зажигания, тяговым реле, аккумуляторной батареей и стартером;

- неисправно тяговое реле;

- механический или электрический дефект стартера.
