Четвертое поколение ГБО

Страница 1

Предназначено для использования в любых инжекторных автомобилях и совместимо с экологическими требованиями Евро-3, а так же системами бортовой диагностики OBD II и EOBD.

Системы 4 поколения называют "Фазированный распределённый впрыск". Они используют вычислительные мощности и топливные карты заложенные в штатный контроллер а/м, и вносят лишь необходимые поправки для адаптации газовой системы к бензиновой топливной карте.

4 поколение характеризует наличие отдельных электромагнитных форсунок впрыска газа в каждый цилиндр т. е. полностью аналогично бензиновой системе. Фазу и дозировку впрыска определяет штатный бензиновый контроллер а/м.

Важным плюсом систем 3 и 4 поколения является функция автоматического перехода с газового топлива на бензиновое, по окончании газа или при невозможности использования газа на некоторых мощностных режимах. Как и в системе предыдущего поколения, газовые форсунки устанавливаются на коллекторе непосредственно у впускного клапана каждого цилиндра.

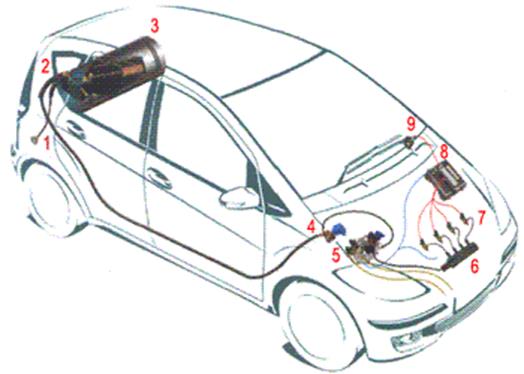

Рисунок 3 Система IGS (injector gas system) для инжекторных автомобилей с катализатором (4-е поколение ГБО)

1 - Заправочное устройство

2 - Мультиклапан

3 - Баллон

4 - Электроклапан

5 - Редуктор

6 - Газовые штуцеры

7 - Форсунки

8 - ЭБУ

9 - Переключатель “Газ / Бензин”

2 - Мультиклапан

Мультиклапан, расположенный в баллоне, состоит из комплекса механизмов, выполняющих следующие функции:

- Заполнение в процессе заправки.

- Ограничение объема заправки. Максимально допустимый объем заполнения составляет 80% общего объема баллона.

- Определение уровня газа.

- Подача газа.

- Перекрытие подачи газа. Мультиклапан имеет два крана для перекрытия заправочных и расходных трубопроводов. Эти краны обычно открыты, но они могут быть закрыты во время заправочных операций, после аварий и т. д

Если мультиклапан установлен в труднодоступном месте, то необходимо установить дистанционное управление для легкого закрытия расходной трубки.

Баллон

Баллон выполнен из листовой термообработанной стали толщиной 3-4 мм, для обеспечения безопасности даже в случае аварий.

Традиционная форма баллона - цилиндрическая с выпуклыми торцами. В настоящее время выпускаются баллоны различных размеров, соответствующие объему двигателя.

Баллон тороидальной формы специально разработан для крепления в месте хранения запасного колеса. Этот тип баллона, выпускается различных размеров и позволяет иметь максимальный полезный объем газа при минимальных размерах.

Установка тороидальных баллонов предпочтительна, когда необходимо максимально использовать полезный объем автомобиля. особенно в кузовах типа “универсал”.

Особое внимание нужно обратить на то, что баллон не должен быть заполнен на 100%.

Мультиклапан (см. пред. раздел) обеспечивает это благодаря конструкции поплавка и соответствующей запорной системе. 80% предел заполнения баллона является хорошим условием безопасности. Фактически, необходимо нагреть баллон до 80 град.С, чтобы жидкость заполнила весь объем. Такие температурные условия возможны ТОЛЬКО в случае пожара и НИКОГДА в нормальных условиях эксплуатации.

4 - Клапан LPG

Устройство, которое устанавливается между баллоном и редуктором. Этот клапан открывает подачу газа на редуктор; обычно он находится в закрытом положении.

Редуктор

В редукторе-испарителе сжиженный газ переходит из жидкого состояния в газообразное. Жидкость, поступающая из системы охлаждения двигателя, подогревает редуктор, при этом происходит полный переход из жидкого в газообразное состояние. В зависимости от мощности двигателя, устанавливается редуктор соответствующего типа.

Форсунки

Блок форсунок - электромеханическое устройство с калиброванными отверстиями, при изменении времени открытия, изменяется количество топлива, поступающего в двигатель при постоянном давлении газа на выходе из редуктора.

Блок управления

Управляет электромеханиическими газовыми форсунками на основе информации полученной от штатного блока управления двигателем. Устанавливается в разрыве между штатным блоком управления и бензиновыми форсунками, отключает подачу импульса для бензиновых форсунок, принимает временной импульс от блока управления двигателем, корректирует длительность импульса и передает его на газовые форсунки. Блок управления двигателем сам управляет подачей газового топлива через блок управления системы ALFA.

Переключатель топлива

Электронное устройство предназначенное для переключения между двумя видами топлива, при остановке двигателя автоматически отключают подачу газового топлива. Поставляется в различном исполнении, устанавливается в салоне втомобиля, в согласованном с заказчиком месте.

Страницы: 1 2
