Назначение и устройство стартера

Транспорт » Стартер ВАЗ-2101 - устройство и эксплуатация » Назначение и устройство стартера

Страница 1

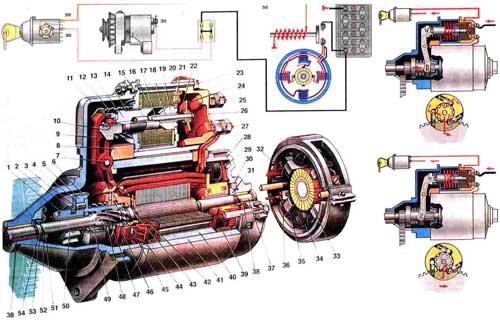

1. Шестерня привода; 2. Упорное полукольцо обгонной муфты; 3. Ролик обгонной муфты; 4. Центрирующее кольцо обгонной муфты; 5. Наружное кольцо обгонной муфты; 6. Кожух обгонной муфты; 7. Ось рычага привода включения шестерни стартера; 8. Уплотнительная заглушка крышки стартера; 9. Рычаг привода включения шестерни стартера; 10. Тяга якоря реле; 11. Крышка стартера со стороны привода; 12. Возвратная пружина якоря реле; 13. Якорь реле стартера; 14. Скользящая втулка; 15. Передний фланец реле; 16. Обмотка реле; 17. Стержень якоря; 18. Скользящая втулка стержня якоря; 19. Сердечник реле; 20. Фланец сердечника; 21. Щека каркаса обмотки реле; 22. Пружина стержня якоря; 23. Стяжной болт реле стартера; 24. Контактная пластина; 25. Верхний контактный болт; 26. Крышка реле; 27. Нижний контактный болт; 28. Крышка стартера со стороны коллектора; 29. Внутренняя изолирующая пластина положительного щеткодержателя; 30. Тормозной диск крышки; 31. Тормозной диск вала якоря; 32. Клемма щетки стартера; 33. Коллектор; 34. Пружина щетки; 35. Щеткодержатель; 36. Щетка стартера; 37. Вал якоря; 38. Втулка крышки стартера; 39. Шунтовая катушка обмотки статора; 40. Полюс статора; 41. Корпус стартера; 42. Обмотка якоря; 43. Ограничитель хода выключения шестерни; 44. Ограничительный диск хода шестерни; 45. Поводковое кольцо; 46. Центрирующий диск; 47. Ступица обгонной муфты; 48. Буферная пружина; 49. Вкладыш ступицы обгонной муфты; 50. Втулка шестерни привода; 51. Ограничительное кольцо хода шестерни; 52. Стопорное кольцо; 53. Упорная шайба вала якоря; 54. Регулировочная шайба осевого свободного хода; 55. I.Схема работы обгонной муфты; 56. II.Схема включения стартера.

Для пуска двигателя применяется стартер СТ-221 мощностью 1,3 кВт, с электромагнитным включением шестерни привода, с роликовой обгонной муфтой и дистанционным управлением. С 1986 г. на автомобилях устанавливается взаимозаменяемый стартер 35.3708 с двухобмоточным тяговым реле и торцевым коллектором.

Стартер СТ-221 представляет собой четырехшеточный, четырехполюсный электродвигатель постоянного тока со смешанным возбуждением и состоит из корпуса 41 с обмотками возбуждения, якоря с приводом, двух крышек 11 и 28 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя шпильками, ввернутыми в крышку 11. Внутри стального корпуса закреплены винтами четыре полюса 40. На полюсы надеты катушки обмотки.

Корпус вместе с полюсами и катушками образует статор стартера. Две катушки обмотки статора являются сериесными, т.е. соединены с обмоткой якоря последовательно, а две другие шунтовыми, присоединенными параллельно обмотке якоря. Поэтому возбуждение стартера и называется смешанным. Оно обеспечивает сравнительно низкую частоту вращения якоря на холостом ходу без нагрузки, что уменьшает износ втулок подшипников вала якоря, облегчает условия работы обгонной муфты и предотвращает разнос якоря.

Якорь стартера состоит из вала 37, сердечника с обмоткой 42 из медной ленты и коллектора 33, выполненного в виде пластмассовой втулки с залитыми в ней медными пластинами. Вал якоря вращается в двух металлокерамических втулках 38, запрессованых в крышки стартера и пропитанных маслом. Осевой свободный ход вала якоря регулируется подбором шайб 54 и должен быть в пределах 0,07-0.7 мм (у стартера 35.3708 - не более 0,5 мм). На переднем конце вала якоря установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение обгонной муфты - передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Иначе может произойти выброс обмотки якоря из пазов сердечника из-за "разноса" - чрезмерно высокой частоты вращения якоря маховиком работающего двигателя.

Страницы: 1 2 3
