Описание системы АСУ ЕСПП

Страница 2

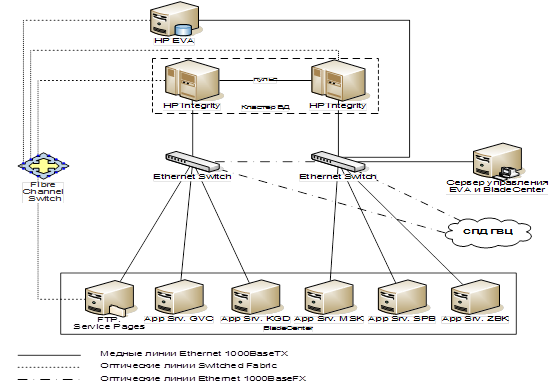

Рис.2. Логическая схема архитектуры системы АСУ ЕСПП

На верхнем уровне расположена система хранения данных на основе HP Enterprise Virtual Array, объединенная в сеть хранения данных (SAN) c кластером БД и FTP-сервером через оптический коммутатор Switched Fabric, что позволяет разгрузить СПД, исключив передачу внутрисистемного трафика между БД, FTP-сервером и системой хранения данных. Система должна быть подключена к серверу управления и мониторинга по каналу Ethernet через соответствующий коммутатор.

Подсистема управления БД состоит из двух серверов HP Integrity. объединенных в отказоустойчивый кластер. Оба сервера подключены к сети SAN, для использования системы хранения данных, а также к двум различным (связанным между собой) Ethernet-коммутаторам. Серверы также связываются напрямую через вторичные Ethernet-интерфейсы для передачи сигналов готовности (heartbeat, пульс).

Два Ethernet-коммутатора (Ethernet Switch), связанных между собой оптическим линком, подключены к СПД ГВЦ и осуществляют перераспределение системного трафика АСУ ЕСПП.

Стойка с шестью Blade-серверами осуществляет поддержку остальных программных компонент системы. Пять физических серверов выполняют функции исключительно серверов приложений (для ГВЦ, Калининградской, Московской, Октябрьской и Забайкальской дорог соответственно), в случае выхода сервера из строя нагрузка перераспределяется между оставшимися серверами приложений.

Один из Blade-серверов подключен к сетям SAN и Ethernet одновременно и выполняет функции FTP-сервера, и веб-сервера Service Pages.

АСУ ЕСПП предназначена для упрощения взаимодействия пользователей с ИТ службами, обеспечения прозрачности, измеряемости и контролируемости деятельности ИТ служб.

Во время прохождения практики я исполнял роль администратора ИТ службы. Цель администратора ИТ службы с помощью АСУ ЕСПП принять заявку от пользователя в виде наряда оформленного диспетчером ЕСПП,и далее по данному наряду предпринять действия для обеспечения нормальной работы технического оборудования пользователя и т.п. Инструментом работы является программа hp OpenView serice desk.

Перечень функций администратора ИТ службы:

-Выполнение предусмотренных планом работ мероприятий по внедрению новых технологий, комплексной автоматизации работ линейных структурных подразделений дороги в границах закрепленного региона.

-Внедрение новейших достижений науки, техники и передового опыта.

-Обеспечение бесперебойной работы техники и организация её ремонта, а также технического обслуживания ПЭВМ в структурных подразделениях региона обслуживания.
