Привод сцепления

Транспорт » Сцепление ВАЗ 2108 » Привод сцепления

Страница 1

Выключение сцепления (рис.2.) осуществляется через механический привод, усилие от которого через рычаг вилки 3 передается на муфту 29 подшипника выключения сцепления. Муфта 29 в сборе с подшипником 4 расположена на направляющей втулке 13. К выступам муфты прижимается пружиной 30 вилка 3 выключения сцепления.

Принцип работы сухого однодискового сцепления показан на рис. 2

Крутящий момент передается от маховика двигателя на ведомый диск сцепления за счет сухого трения, возникающего при прижатии последнего к маховику. Ведомый диск установлен на валу на шлицах, по которым он может перемещаться. На противоположном конце вала жестко закреплена ведущая шестерня коробки передач. Когда сцепление включено (одноименная педаль отпущена), ведомый диск вращается с маховиком как единое целое и вращает ведущий вал коробки передач

При нажатии на педаль сцепления ведомый диск отделяется от маховика, перемещаясь по шлицам, и вращение от двигателя к коробке передач не передается.

Ведомый диск сцепления прижимается к маховику специальным нажимным диском, на который, в свою очередь, передается усилие пружин, установленных в кожухе сцепления. Всю данную конструкцию иногда называют корзиной сцепления.

Далее рассмотрим работу привода выключения сцепления.

Сцеплением управляет водитель, включая и выключая его. Для того чтобы прервать передачу крутящего момента от двигателя (выключить сцепление), он нажимает крайнюю левую педаль, которую называют педалью сцепления. Для возобновления передачи вращения от двигателя к остальным агрегатам трансмиссии (включения сцепления) водитель отпускает эту педаль. Когда водителя в машине нет или же он находится на своем месте, но не нажимает на крайнюю левую педаль, сцепление включено. Поэтому сцепление автомобиля и называют постоянно замкнутым. "Разорванным" оно будет лишь в то время, когда крайняя левая педаль нажата до пола.

Итак, педаль сцепления - первый и ближайший к водителю элемент его привода. В настоящее время в отечественных легковых автомобилях используют два вида привода сцепления гидравлический и механический. Гидропривод выключения сцепления состоит из следующих элементов (рис. 2)

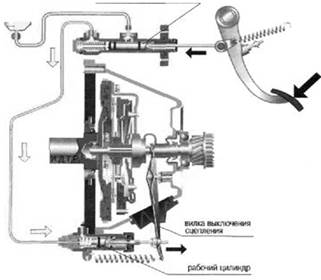

Рис.2.Принцип действия сцепления.

Состоит из:

- педали;

- главного цилиндра;

- трубопровода;

- рабочего цилиндра;

- вилки выключения сцепления;

- подшипника выключения сцепления.

При необходимости отсоединения двигателя от остальных агрегатов трансмиссии водитель нажимает левой ногой на педаль сцепления с определенным усилием. Это усилие от педали через шток и поршень перемещает жидкость в главном цилиндре, что, в свою очередь, перемещает поршень рабочего цилиндра, связанный со штоком. Далее шток рабочего цилиндра воздействует на вилку выключения сцепления и на нажимной подшипник, который через отжимные рычаги и выключает сцепление . Для включения сцепления водитель должен отпустить педаль. При этом под воздействием возвратных пружин все детали привода вернутся в первоначальное положение.

Рассмотренный привод назван гидравлическим, так как в нем в качестве рабочего тела, связывающего педаль с механизмом сцепления, использована специальная тормозная жидкость.

Если в качестве рабочего тела в приводе используются только механические устройства, то такой привод называется механическим. В этом случае усилие с педали сцепления передается на вилку выключения через металлический трос
