Устройство агрегата

Сцепление однодисковое, с центральной нажимной пружиной 11 (рис. 1). Кожух 3 сцепления крепится к маховику 6 шестью болтами 4, а с нажимным диском 5 соединяется тремя парами упругих пластин.

Ведомый диск 7 в сборе с демпфером расположен на шлицах первичного вала 8 коробки передач.

На автомобилях с двигателем ВАЗ-2112 применяется сцепление с отличающимися характеристиками нажимной пружины ведущей части сцепления и пружинами демпфера ведомого диска. Для различия ведущих частей сцепления на сцеплении 2112 выполнена метка в виде отверстия в одной из прорезей лепестков нажимной пружины. На двух пружинах демпфера ведомого диска 2112 имеются полоски краски белого цвета.

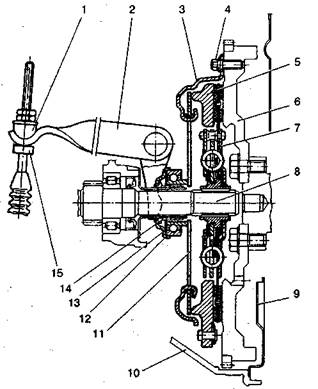

Рисунок 1. Сцепление в сборе: 1 - поводок троса; 2 - вилка выключения сцепления; 3 - кожух сцепления; 4 - болт крепления сцепления к маховику; 5 - нажимной диск; 6 - маховик; 7 -ведомый диск; 8 - первичный вал коробки передач; 9 - нижняя крышка картера сцепления; 10 - картер сцепления; 11 - нажимная пружина; 12 -подшипник выключения сцепления; 13 - фланец муфты подшипника; 14 - втулка муфты подшипника; 15 - ограничительная втулка

Привод сцепления тросовый, беззазорный (зазоры в приводе отсутствуют).

Педаль сцепления 14 (рис. 2) установлена в кронштейне 16 на оси. Верхняя часть педали соединяется с наконечником троса 10. Верхний наконечник оболочки 12 закреплен на кронштейне педали сцепления при помощи упорной пластины 11. Нижний наконечник 2 закреплен в кронштейне 3 на силовом агрегате. Поводок троса 8 соединяется с вилкой выключения сцепления 9.

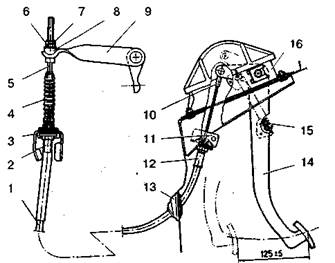

Рисунок 2. Привод сцепления: 1 - оболочка троса; 2 - нижний наконечник оболочки троса; 3 - кронштейн крепления троса; 4 -защитный чехол троса; 5 - нижний наконечник троса; 6 - регулировочная гайка; 7 - контргайка; 8 - поводок троса; 9 - вилка выключения сцепления; 10 - верхний наконечник троса; 11 - упорная пластина; 12 - верхний наконечник оболочки троса; 13 - уплотнитель; 14 - педаль сцепления; 15 - пружина педали сцепления; 16 - кронштейн педали сцепления
