Толщина новых фрикционных накладок должна составлять 3,3±0,1 мм.

Замена фрикционных накладок производится в следующем порядке: установить ведомый диск на кондуктор (рисунок 5); осторожно, чтобы не повредить пружинные пластины, высверливать заклепки фрикционных накладок (диаметр сверла должен быть примерно на 0,5 мм меньше диаметра заклепок), либо выбить заклепки пробойником; наложить новую фрикционную накладку на пластины диска так, чтобы зенкованные отверстия накладки совпали с соответствующими отверстиями пластин и были обращены большими диаметрами наружу; вставить заклепки головками с наружной стороны и поочередно расклепать их по порядку с диаметрально расположенных сторон крест-накрест; приклепать вторую фрикционную накладку аналогичным образом.

После замены фрикционных накладок проверяется коробление диска по биению поверхностей накладок (рис. 6) и при необходимости производится его правка.

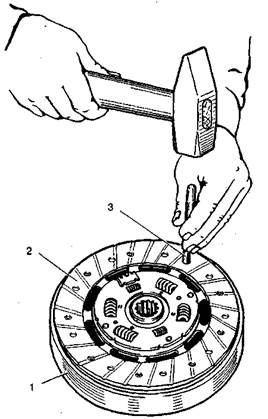

Рисунок 5. Замена фрикционных накладок ведомого диска:

1 - кондуктор; 2 - ведомый диск; 3 – оправка

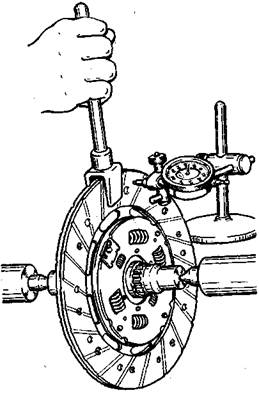

Рисунок 6. Проверка биения и правка ведомого диска

Для этого ведомый диск устанавливают в центрах на специальной шлицевой оправке (можно использовать для этого первичный вал коробки передач) и, поворачивая диск замеряют с помощью индикаторной головки величину биения, которая не должна превышать 0,5 мм. При большей величине биения производится правка диска с помощью вильчатого рычага.

Рисунок 7. Контроль сцепления: 1 - нажимная пружина; 2 - кожух сцепления; 3 - нажимной диск; 4 - промежуточное кольцо; А, В, С - размеры

Проверка состояния троса. Сначала необходимо убедиться в надежном креплении наконечников троса, а также в том, что трос свободно перемещается внутри оболочки. Проверить состояние оболочки троса, защитного чехла. При повреждении оболочки троса и других его элементов, при ослаблении наконечников следует заменить трос новым.

Проверка упругости пружин. Длина пружины должна быть: под усилием (117,6+5,9) Н [(12±0,6) кгс] - 160мм, под усилием (12,74+1,2) Н [(1,3+0,2) кгс] - 80мм.

Таблица 2

Зазоры в сопрягаемых деталях сцепления автомобиля ВАЗ-2110

Сопрягаемые детали	Размеры сопрягаемых деталей, мм		Максимальный зазор в сопряжении, мм
Сопрягаемые детали	Отверстие	Вал	Максимальный зазор в сопряжении, мм
1	2	3	4
Втулка – вал вилки выключения сцепления	16,095 – 16,205	16,001 – 16,019	0,45
Опорная втулка – вал вилки выключения сцепления	16,032 – 16,075	16,001 – 16,019	0,1
Первичный вал коробки передач – ступица ведомого диска	16,661 – 17,270	15,570 – 16,230	0,30
Направляющая втулка – муфта подшипника выключения сцепления	25,55 – 25,59	25,44 – 25,5	0,35
Ступица педали сцепления с втулкой – ось педалей	16-2(0,9–1,0)	13,973–14,00	0,6
Втулка толкателя пружинного усилителя – толкатель	8	7,90–8,00	0,2
