Расчёт привода сцепления

Привод сцепления гидравлический

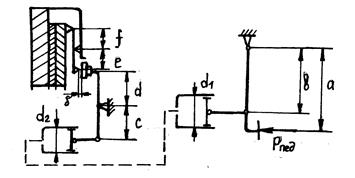

Рис. 2 Схема гидравлического привода сцепления.

Удобство управления сцеплением обеспечивается правильным выбором передаточного числа привода, чтобы иметь:

1.Оптимальную величину перемещения педали, не более:

для легковых автомобилей – Sпед= 160 мм;

2.Максимальную величину усилия на педали, не более:

Сцепления с усилителем – Рпед= 150 Н;

Сцепления без усилителя – Рпед= 250 Н.

Усилие на педали определяют по формуле

, (2.1)

где Рпед – усилие на педали, Н;

hпр – КПД привода сцепления.

Принимаем hпр= 0,9;

ip – передаточное число рычагов включения.

Принимаем ip = 4,4;

iпр – передаточное число привода.

Принимаем iпр= 40;

, Н;

Полный ход педали сцепления при гидроприводе рассчитывают по формуле:

(2.2)

Где:

δ – величина зазора в механизме выключения

Принимаемδ = 4мм

ΔS – ход нажимного диска.

Принимаем ΔS = 2мм
