Конструкция тягового двигателя

Транспорт » Основные параметры тяговых двигателей » Конструкция тягового двигателя

Страница 1

Рисунки продольного и поперечного разрезов тягового электродвигателя постоянного тока (рисунок 1.1. и рисунок 1.2. с обозначением на них основных узлов: остова, якоря, главного и добавочно полюсов, коллектора, щеткодержателя и др. элементов.)

Конструкция тягового электродвигателя спроектирована для работы на пульсирующем токе от выпрямительной установки с включением последовательно в цепь каждого тягового двигателя индуктивного сглаживающего реактора. Двигатель представляет собой шестиполюсную электрическую машину с последовательным возбуждением и независимой системой охлаждения. Охлаждающий воздух подается в тяговый двигатель через патрубок со стороны коллектора и выбрасывается через патрубок, расположенный со стороны, противоположной коллектору. Тяговый двигатель состоит из остова, траверсы, якоря, подшипниковых щитов, моторно-осевых подшипников. На тяговом двигателе укреплены кожуха зубчатой передачи. (Рисунок 1.1)

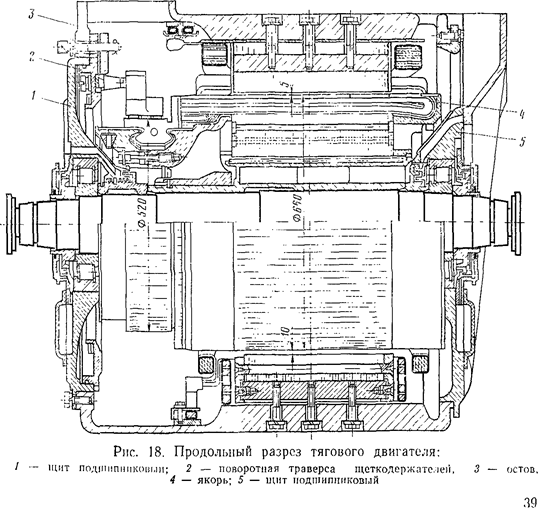

Рисунок 1.1 Продольный разрез тягового двигателя

1- щит подшипниковый;

2–поворотная траверса щеткодержателей;

3–остов;

4 – якорь;

5 – щит подшипниковый.

Остов тягового двигателя стальной, цилиндрической формы, является одновременно магнитопроводом. На нем укреплены шесть главных и шесть добавочных полюсов, поворотная траверса с шестью щеткодержателями, поворотный механизм траверсы, три обоймы с двумя накладками и фиксатором и щиты с роликовыми подшипниками, в которых вращается якорь тягового двигателя. В пазах наконечников главных полюсов размещена компенсационная обмотка. С наружной стороны остов имеет два прилива для крепления букс моторно-осевых подшипников, прилив для подвески двигателя, предохранительные приливы, прилив для коробки выводов. На остове расположены рымы для транспортировки двигателя и кантования остова при монтаже и демонтаже. С коллекторной стороны имеются два люка, предназначенных для осмотра щеточного аппарата и коллектора, и один вентиляционный люк для входа воздуха. Схема электрических соединений полюсных катушек в остове приведена на рисунке 1.2.

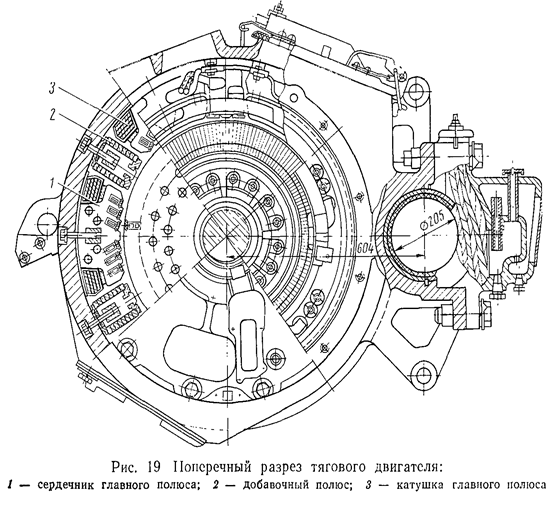

Рисунок 1.2 Поперечный разрез тягового двигателя

1- сердечник главного полюса

2- добавочный полюс

3- катушка главного полюса

На остове тягового двигателя смонтирована коробка выводов. Электрический монтаж коробки выводов выполнен двойными проводами марки ІІПСТ сечением 95 мм2 с одним наконечником на два провода. Кабели укреплены на пальцах (опорных изоляторах), опрессованных прессмассой АГ-4. Пальцы монтируют специальным ключом. Условное обозначение выводных кабелей выбито на металлической планке стеклопластовой крышки. После монтажа силовых кабелей коробку выводов закрывают стеклопластовой крышкой и уплотняющими резиновыми клипами. Со стороны ввода кабелей из остова в коробку выводов и со стороны вывода кабелей из нее коробка выводов уплотнена от попадания пыли и влаги.

Главный полюс состоит из сердечника, катушки, предохранительного фланца, расположенного между сердечником и катушкой, пружинной рамки, прижимающей катушку к остову, и стальной прокладки толщиной 0,5 мм, расположенной между полюсом и остовом. Главный полюс прикреплен к остову тремя болтами МЗО. Сердечник главного полюса набран из листовой электротехнической стали толщиной 0,5 мм и скреплен заклепками.

Катушка главного полюса имеет 11 витков, намотана на ребро из мягкой шинной меди размером 4X65 мм, изогнута по радиусу для обеспечения прилегания к внутренней поверхности остова. Корпусная изоляция катушки состоит из пяти слоев стеклоленты толщиной 0,13 мм и одного слоя стеклоленты толщиной 0,2 мм, наложенных с перекрытием в половину ширины ленты. Межвитковая изоляция - асбестобумага толщиной 0,3 мм в два слоя. Корпусная изоляция катушки может быть выполнена типа Монолит-2, которая состоит из пяти слоев стеклослюдинитовой ленты толщиной 0,13 мм, наложенных с перекрытием в половину ширины ленты и пропитанных эпоксидным компаундом. Полюсы с катушками на изоляции типа Монолит-2 выполнены моноблочной и немоноблочной конструкции. На один двигатель устанавливаются полюсы одного исполнения.

Добавочный полюс состоит из сердечника и катушки. Катушка к полюсу приклеена (залита) эпоксидным компаундом. Узел этот представляет собой неразборный монолитный блок. Добавочный полюс прикреплен к остову тремя болтами М20. Сердечник добавочного полюса нашихтован из листов электротехнической стали толщиной 0,5 мм, скрепленных стержнем и заклепкой. На сердечник добавочного полюса установлена текстолитовая прокладка толщиной 6,7 мм и прокладка из дюралюминиевого листа толщиной 2,5 мм, которая одновременно крепит катушку на сердечнике.
