Выбор типа вентилей

Страница 1

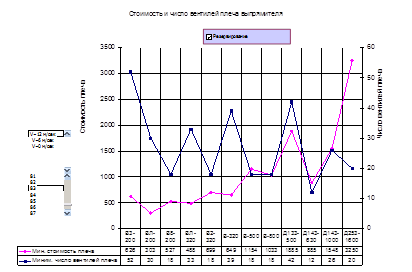

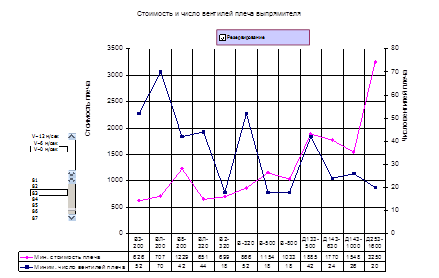

Используя данные таблицы подстановок и построенные на данных таблицы диаграммы, выберем тип и класс неуправляемого вентиля, обеспечивающего наилучшие технико-экономические показатели при разных значениях скорости охлаждающего воздуха (12; 6 и 0 м/сек).

Наилучшие технико-экономические показатели выпрямителя для неуправляемого вентиля типа В2-320, обеспечиваются, при скорости охлаждающего воздуха 12 и 6 м/сек. По диаграммам определяем тип неуправляемого вентиля: В2-320, при скорости охлаждающего воздуха 6 м/сек. Стоимость плеча: 699 руб., число вентилей плеча: 18. По таблицам для В2-320 выберем класс и индекс:

СТОИМОСТЬ ПЛЕЧА ВЫПРЯМИТЕЛЯ

ЧИСЛО ВЕНТИЛЕЙ ПЛЕЧА ВЫПРЯ МИТЕЛЯ

Класс

индекс

В2-320

Класс

индекс

В2-320



48

5



48

5

6

1

2220

6

1

93

7

2

1978

7

2

81

8

3

1790

8

3

72

9

4

1601

9

4

63

10

5

1467

10

5

57

11

6

1426

11

6

54

12

7

1288

12

7

48

13

8

1233

13

8

45

14

9

1169

14

9

42

16

10

1124

16

10

39

18

11

984

18

11

33

20

12

924

20

12

30

22

13

954

22

13

30

24

14

885

24

14

27

26

15

811

26

15

24

28

16

834

28

16

24

30

17

751

30

17

21

32

18

774

32

18

21

34

19

795

34

19

21

36

20

699

36

20

18

Страницы: 1 2 3
