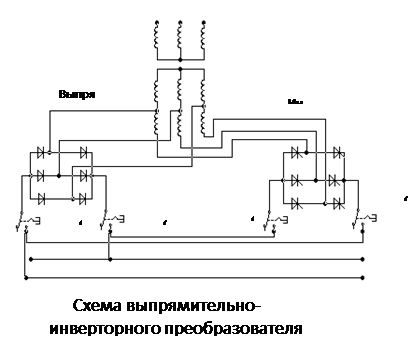

Трёхфазный мостовой выпрямительно-инверторный преобразователь (ВИП) питается от сети с номинальным напряжением Uс=U1л и заданными пределами колебания этого напряжения %Uс. Известна мощность короткого замыкания Sкз, характеризующая реактанс связи точки подключения ВИП и шин бесконечной мощности энергосистемы.
Заданы следующие параметры и соотношения для ВИП:
Напряжение короткого замыкания трансформатора Uк%;
Среднее значение выпрямленного напряжения и тока в номинальном режиме (Udн, Idн);
Соотношение числа витков вентильных обмоток инвертора и выпрямителя Ки=U2и/U2в;
коэффициенты повторяющихся и неповторяющихся перенапряжений Кп, Кнп.
Номинальные мощности выпрямителя и инвертора одинаковы S1в=S1и.
Рассчитать проектные параметры трансформатора и выбрать его по стандартной шкале мощностей.
Выбрать типы вентилей с воздушным охлаждение для выпрямителя и инвертора и, варьируя класс вентилей К, рассчитать параметры вентильных плеч, обеспечивающих номинальный режим и устойчивость к перенапряжениям заданной величины и токам аварийных режимов выпрямителя и инвертора.
Определить наиболее дешёвый комплект вентилей.
Рассчитать параметры цепей выравнивания обратных напряжений последовательно соединённых вентилей и выбрать схему выравнивания токов в параллельных ветвях вентильных плеч соответственно для выпрямителя и инвертора. Нарисовать схему вентильного плеча.
Выполнить расчёты и построение внешней характеристики выпрямителя, внешних и ограничительной характеристики инвертора, коэффициентов мощности выпрямителя и инвертора.
Построить временные диаграммы фазных напряжений вентильных обмоток выпрямителя и инвертора с отображением коммутационных процессов, диаграммы токов в этих обмотках, мгновенных значений выпрямленного напряжения и напряжения инвертора, напряжения на одном из вентилей. Построить векторные диаграммы напряжения и первой гармоники сетевого тока, для выпрямительного и инверторного напряжений.
