Расчет стоимости вентильного плеча выпрямителя

Выбранный тип вентиля: В2-320

Общее число вентилей плеча: 18

Стоимость плеча(+10% для нелавинных вентилей): 540,5

Стоимость плеча с охладителями: 698,9

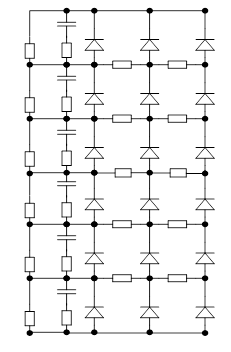

Рис.2. Схема плеча выпрямителя.

Максимальное обратное напряжение, прикладываемое к вентильному плечу Uвmax = 8804 B

Расчётный класс вентильного плеча Kр: 106

Введём выбранный нами класс управляемых вентилей К для инвертора: 16

Повторяющееся напряжение Uп = 1600 В

Неповторяющееся напряжение

Uнп (для нелавинных) = 1776 В

Число последовательно включенных вентилей в вентильном плече

Nпосл1=Кн(1+Uc%/100)Uвmax*Кп/Uп (31)

Nпосл1=1,15(1+11/100)*8804*1,3/1600 = округляем до 10

Nпосл2=Кн(1+Uc%/100)Uвmax*Кнп/Uнп (32)

Nпосл2=1,15(1+11/100)8804*2,4/1776 = округляем до 18

Nпосл.max = 18

Выбираем 18 последовательно включенных вентилей.
