Назначение и устройство механизма поворота гусеничного трактора

Транспорт » Планетарный механизм поворота трактора ДТ-75М » Назначение и устройство механизма поворота гусеничного трактора

Страница 1

Механизм поворота служит для получения различных поступательных скоростей правой и левой гусениц, необходимых при повороте гусеничного трактора. Одновременно он выполняет функцию тормозов. Механизм поворота должен обеспечивать устойчивое прямолинейное движение трактора и плавный переход от прямолинейного движения к криволинейному, при минимальных потерях мощности. Направление движения гусеничного трактора изменяют при отключении от трансмиссии той гусеничной цепи, в сторону которой надо повернуть трактор. В случае крутого поворота или разворота на месте отключенную гусеничную цепь необходимо притормозить.

В качестве механизма поворота используют сухие фрикционные многодисковые муфты управления (рис. 1) и планетарные механизмы (рис. 1 а).

В муфте управления ведущей частью является вал 1 (рис. 1) главной передачи с расположенным на его шлицах ведущим барабаном 2. На наружной цилиндрической поверхности барабана сделаны продольные канавки, в которые установлены внутренними зубцами тонкие стальные ведущие диски 3. Ведомый барабан 4 закреплен на ведущем валу 6 конечной передачи. На внутренней поверхности барабана 4 имеются канавки, в которые входят своими наружными выступами ведомые диски 5 с фрикционными накладками. Диски 3 и 5 устанавливают через один и сильно сжимают между собой через нажимной диск 9 пружинами 8, в результате чего при вращении вала 1 крутящий момент передается на ведущий вал 6 конечной передачи.

Для поворота трактора выключается одна из муфт управления. При этом диск 9 перемещается в направлении стрелок Б, пружины сжимаются, диски 3 и 5 освобождаются, и вращение ведомого барабана и ведущей звездочки прекращается.

Планетарный механизм поворота трактора ДТ-75М (см. рис. 1а) состоит из двух симметрично расположенных одинаковых планетарных устройств управления правой и левой гусеничными цепями.

Механизмы собраны в цилиндрическом корпусе 5, установленном на подшипниках в корпусе заднего моста. К корпусу снаружи прикреплена ведомая шестерня 4 главной передачи, а внутри расположены два зубчатых венца б (короны). На осях 8 водила 7 свободно надеты сателлиты 9, находящиеся в зацеплении с короной 6 и одновременно с солнечной шестерней 10. Ступица солнечной шестерни 10 опирается на подшипники, помещенные в корпусе заднего моста. Шестерня 10 представляет собой одно целое с тормозным шкивом 3. Водило 7 соединено с валом 2, на котором размещены тормозной шкив 1 и ведущая шестерня конечной передачи. Управляют планетарным механизмом при помощи тормозов, размещенных в боковых отделениях корпуса заднего моста.

Во время движения трактора по прямой педали 17 и рычаги 16 отпущены. Тормозные шкивы валов 2 свободны, а тормозные шкивы 3 затянуты тормозными лентами 11 при помощи пружин 15 и не вращаются. При этом шестерни главной передачи вращают корпус 5, а он своими коронами 6 приводит в движение сателлиты 9, заставляя их обкатываться по неподвижным шестерням 10. Оси 8 сателлитов 9 водила 7 передают вращение валам 2 и далее на конечные передачи.

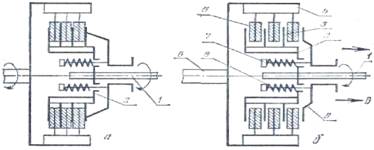

Рис. 1. Схема многодисковой муфты управления

а — муфта управления включена;

б — муфта управления выключена;

1 — ведущий нал; 2 — ведущий барабан; 3 — диск ведущего барабана; 4 — ведомый барабан;

5 —диск ведомого барабана;

6 — ведущий вал конечной передачи; 7 — шпилька; 8 — пружина; 9 — нажимной диск.
