Назначение и устройство механизма поворота гусеничного трактора

Транспорт » Планетарный механизм поворота трактора ДТ-75М » Назначение и устройство механизма поворота гусеничного трактора

Страница 2

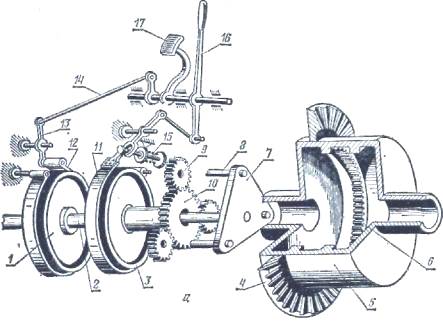

Рис.1. (а): Механизм поворота гусеничного трактора:

1 — тормозной шкив вала (водила); 2 вал;

3 — тормозной шкив солнечной шестерни;

4 — ведомая шестерня главной передачи;

5 — корпус планетарного механизма; 6 — зубчатый венец (корона);

7 — водило; 8 — ось сателлита; 3,9 — сателлит; 10 — солнечная шестерня; 11 — тормозная лента тормоза солнечной шестерни; 12 — тормозная лента тормозного шкива вала (водила); 13 — рычаг;

14 — тяга; 15 — пружина тормозной ленты; 16 — рычаг тормоза солнечной шестерни; 17 — педаль тормоза водила.
