Построение нагрузочной характеристики дизеля с газотурбинным наддувом

Эта зависимость носит линейный характер, поэтому для ее построения необходимо всего две точки. Первая точка известна - номинальный расход топлива дизелем при номинальной скорости вращения и номинальной мощности. Вторая точка представляет собой расход топлива на холостом ходу при номинальной частоте вращения. Для ее определения следует найти мощность механических потерь, которая зависит только от скорости вращения.

Среднее давление механических потерь

(1)

где - средняя скорость поршня, ,

- диаметр цилиндра, .

отсюда

Мощность механических потерь

(2)

где - диаметр цилиндра,0.24 ,

- ход поршня, 0.36,

- число цилиндров, 6,

- номинальная скорость вращения, 500,

- коэффициент тактности для четырехтактных дизелей.

отсюда .

Далее строим координатные линии на рисунке 1 и откладываем мощность механических потерь как отрицательную влево от нуля эффективной мощности. Соединив полученную точку с точкой номинальной режима, получим зависимость часового расхода топлива на холостом ходу при номинальной скорости вращения коленчатого вала. Данные этой зависимости заносим в таблицу 1.

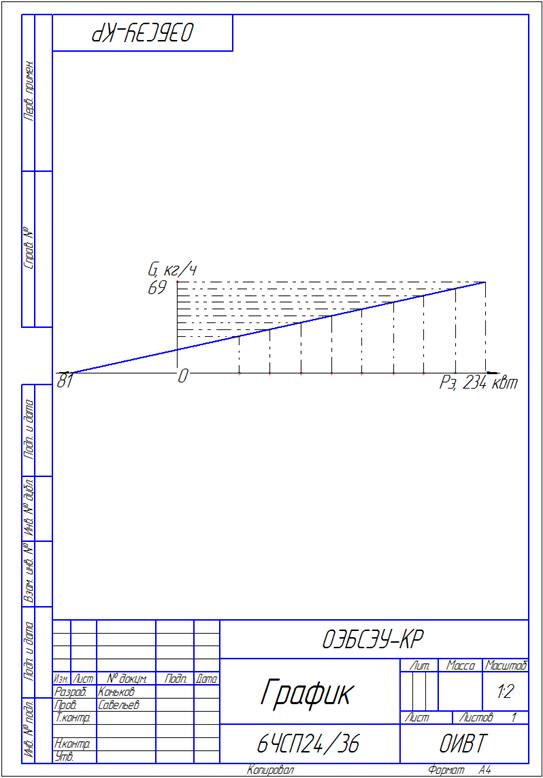

Рисунок 1. Зависимость часового расхода топлива от эффективной мощности дизеля.

Таблица 1 - нагрузочная характеристика дизеля
