Контрольная проверка стартера

Исправность стартера, правильность его сборки и регулировки определяют проверкой стартера на холостом ходу и проверкой стартера при полном торможении.

Для проверки стартера необходимы: низковольтный источник (или хорошо заряженная аккумуляторная батарея); вольтметр постоянного тока со шкалой от 0 до 30 В; амперметр постоянного тока с шунтом до 500 A; тахометр со шкалой до 10 000 мин -1 .

http://www.gaz3110.ru/2705/tmb/168/img11.jpg

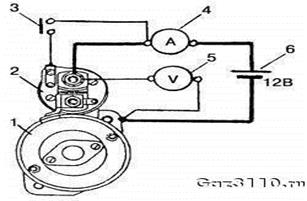

Рис.13. Электрическая схема включения стартера при проверке на холостом ходу: 1 — стартер, 2 — тяговое реле, 3 — выключатель, 4 — амперметр, 5 — вольтметр, 6 — аккумуляторная батарея

Схема включения стартера при испытании на холостом ходу показана на рис.13. Силу тока и частоту вращения вала якоря при испытании на холостом ходу измеряют через 30 с после включения стартера.

Стартер считается выдержавшим испытание на холостом ходу, если при напряжении 12 В он потребляет ток не более 75 А и развивает частоту вращения не менее 5000 мм–1.

При тугом вращении вала якоря, вызываемом обычно перекосами в результате неправильной сборки стартера или задевания якоря за полюсы, а также при замыкании между витками, стартер потребляет ток большей силы при частоте вращения меньше указанной. Малая сила потребляемого тока и пониженная частота вращения вала якоря при нормальном напряжении на зажимах стартера свидетельствуют о плохом контакте в соединениях проводов внутри стартера или о пониженном натяжении пружин щеток.

Проверку стартера при полном торможении необходимо проводить на стенде Э242.

Исправный стартер при питании от полностью заряженной аккумуляторной батареи потребляет ток не более 520 А при напряжении не менее 8 В и развивает момент примерно 1,6 кгс·мм. Если потребляемый ток выше 520 А, а тормозной момент ниже 1,6 кгс·м, то это указывает на неисправность обмотки якоря или обмотки возбуждения. Если величина тормозного момента и сила потребляемого тока ниже нормальной, это при нормальном напряжении на зажимах стартера указывает на плохие контакты внутри стартера или на слабое натяжение пружин щеток. Пониженное напряжение на зажимах стартера (менее 8 В) указывает на плохие контакты в проводах или на неисправность батареи. При нагрузке шестерни тормозным моментом, муфта свободного хода не должна пробуксовывать

Смотровая канава, эстакада или гидравлический, электрический подъёмник.

Упоры под колёса (башмаки). Металлические, торцовые, накидные, разводные ключи. Головки; размером (от 6 до 17).Отвёртка; плоская, крестовая (фигурная). Молоток с деревянным черенком, тиски, наждачная бумага, измерительные приборы-э236 и стенд для проверки стартера.
