Расчет гидрооборудования рыхлительной навески

Транспорт » Тяговый расчет трелевочного трактора » Расчет гидрооборудования рыхлительной навески

Страница 2

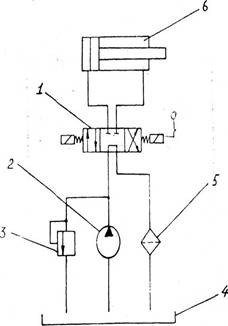

Рис. 6. Принципиальная гидравлическая схема привода рыхлительной навески: I - хюктрогидравлический распределитель; 2 - насос; 3 - клапан; 4 - гидробак; 5 - фильтр; 6 - гндроцилимдр рыхлителя

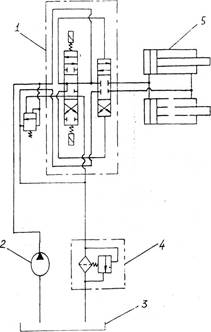

Рис. 7. Принципиальная гидравлическая схема привода рыхлительности навески: 1 - электрогидравлические распределители; 2 - насос; 3 - гидробак; 4 - фильтр; 5 - гидроцилиндры рыхлителя

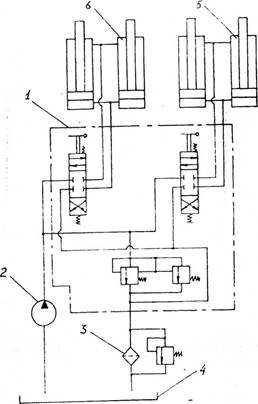

Рис. 8. Принципиальная гидравлическая схема привода рыхлительной навески: I - двухсекционный распределитель с блоком клапанов; 2 - насос: 3 - фильтр; 4 - гидробак; 5 - гидроцилиндр изменения утла наклона; 6 - гидроцилиндр углубления
