Регуляторы частоты вращения

Если нагрузка на двигатель увеличивается при неизменной подаче топлива, то частота вращения коленчатого вала, а следовательно, и центробежная сила, действующая на грузы, уменьшаются. При снижении частоты вращения пружина преодолевает сопротивление грузов и поворачивает рычаг по часовой стрелке. Рычаг перемещает пяту и муфту влево. С перемещением муфты рычаг поворачивается против часовой стрелки, а рейка вдвигается в корпус насоса, увеличивая подачу топлива.

Необходимый скоростной режим работы двигателя устанавливается рычагом, связанным тягами с педалью управления топливным насосом в кабине водителя. При нажатии на педаль рычаг поворачивается на некоторый угол влево, натяжение пружины увеличивается, и рейка под действием пружины перемещается в сторону увеличения подачи. Частота вращения коленчатого вала двигателя при этом увеличивается до тех пор, пока центробежная сила груздков не уравновесит силу натяжения пружины. Для полного прекращения подачи топлива и остановки двигателя рычаг выключения подачи опускают вниз. При этом кулиса перемещает рычаг в крайнее правое положение и рейха полностью выдвигается из корпуса насоса и подача топлива прекращается. Резкое изменение подачи топлива предотвращается буферной пружиной и корректором. Минимальная и максимальная частоты вращения регулируются соответственно болтами.

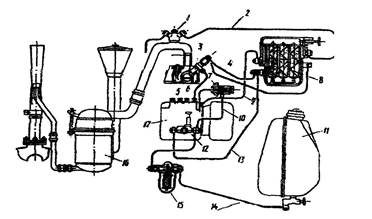

1-предпусковой подогреватель;

2,9,10,13,14-топливопровод низкого давления;

3-форсунки;

4-трубка слива топлива;

5-камера сгорания;

6-топливопровод высокого давления;

7-перепускной клапан;

8-фильтр;

11-бак;

12-подкачивающий насос;

15-фильтр грубой очистки;

16-воздухоочиститель;

17-насос.

Ознакомился с устройством элементов системы питания дизелей, их расположением и креплением на двигателе.
