Аналогичное устройство имеет катушка зажигания, применяемая в других системах зажигания. Отличие состоит в обмоточных данных (более низкое сопротивление первичной обмотки и большее число витков у вторичной обмотки и др.). Кроме того, в конструкции предусмотрена защита катушки зажигания от взрыва при отказе коммутатора.
Распределитель зажигания обеспечивает замыкание и размыкание цепи тока низкого напряжения и распределение по цилиндрам двигателя тока высокого напряжения.
В контактной системе зажигания применяют распределитель зажигания с центробежным и вакуумным регуляторами угла опережения зажигания (рис. 11).
Он состоит из прерывателя и распределителя, установленных в одном общем корпусе 2, отлитом из алюминиевого сплава. В корпусе распределителя также установлен вал 7 привода кулачка 18 прерывателя, ротора 10 распределителя и центробежного регулятора, автоматически изменяющего угол опережения зажигания в зависимости от частоты вращения коленчатого вала двигателя. При вращении вала 1 кулачок 18 размыкает контакты 20 прерывателя. Вместе с валом вращаются ротор 10 и центробежный регулятор. Грузики 17 центробежного регулятора — металлокерамические, установлены на осях на опорной пластине 9, которая связана с кулачком 18 прерывателя. По мере увеличения частоты вращения вала распределителя зажигания под действием центробежных сил грузики расходятся, упираются в пластину 16, преодолевают сопротивление пружин 15 и поворачивают кулачок прерывателя относительно вала, изменяя угол опережения зажигания. Крышка 12 распределителя зажигания имеет четыре боковых электрода 11 и центральный электрод 13. Боковые электроды связаны со свечами зажигания, а центральный электрод — с катушкой зажигания проводами высокого напряжения, которые имеют распределенные по длине сопротивления для уменьшения радиопомех, создаваемых системой зажигания. Ток высокого напряжения через центральный электрод поступает к электроду 14 вращающегося ротора 10, состоящему из сопротивления для подавления радиопомех, центрального и наружного контактов. От электрода ротора ток подводится к боковым электродам 11 в соответствии с порядком работы двигателя.
На корпусе распределителя зажигания установлены конденсатор 3 и вакуумный регулятор 4. Конденсатор предохраняет контакты прерывателя от обгорания и увеличивает ток высокого напряжения во вторичной обмотке катушки зажигания. Он подсоединен параллельно контактам прерывателя. Вакуумный регулятор автоматически изменяет угол опережения зажигания в зависимости от нагрузки на двигатель или разрежения под дроссельными заслонками карбюратора. При увеличении нагрузки на двигатель в полости, находящейся между диафрагмой 5 и крышкой 6 соединенной с корпусом дроссельных заслонок, возрастает разрежение. Диафрагма, преодолевая сопротивление пружины 7, прогибается и через тягу 8 поворачивает подвижную пластину 19 с контактами 20 относительно кулачка 18 прерывателя, изменяя при этом угол опережения зажигания. Распределитель зажигания устанавливается вертикально в левой передней части двигателя, и его вал приводится во вращение с помощью шестерни от вала привода масляного насоса, который, в свою очередь, приводится цепной передачей от коленчатого вала двигателя.

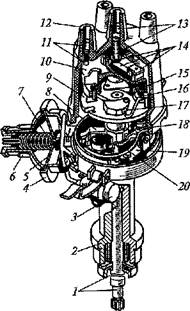

Рис. 11. Распределитель зажигания:
1 — вал; 2 — корпус; 3 — конденсатор; 4 — регулятор; 5 — диафрагма; 6, 12 — крышки; 7, 15 — пружины; 8 — тяга; 9, 16, 19 — пластины; 10 — ротор; 11, 13, 14— электроды; 17 — грузик; 18— кулачок; 20 — контакты
Аналогичное устройство имеет распределитель зажигания контактно-транзисторной системы.
В бесконтактной системе зажигания применяют датчик — распределитель зажигания (рис. 12), который подает управляющие импульсы низкого напряжения в электронный коммутатор и распределяет импульсы высокого напряжения по свечам зажигания.
