Датчик-распределитель — четырехискровой, с вакуумным и центробежным регуляторами угла опережения зажигания, имеет встроенный бесконтактный микроэлектронный датчик. В корпусе 13 датчика-распределителя, отлитом из алюминиевого сплава, установлен вал 15 привода замыкателя 9, ротора 5 распределителя и центробежного регулятора угла опережения зажигания. Вал вращается во втулке и шаровом вкладыше из спеченных материалов, которые пропитаны маслом. Втулка 17 запрессована в корпусе датчика-распределителя и уплотнена манжетой 14, а шаровая опора 21 установлена в держателе 7, закрепленном в корпусе 13. В держателе также установлен подшипник 22 подвижной пластины 8, на которой закреплен бесконтактный микроэлектронный датчик 21, состоящий из постоянного магнита, пластины полупроводника и интегральной схемы. Датчик имеет щелевую конструкцию. С одной стороны щели расположен чувствительный элемент, а с другой стороны — постоянный магнит. В щели датчика 21 находится замыкатель 9— стальной цилиндрический экран с четырьмя прорезями. Замыкатель жестко соединен с втулкой ведомой пластины 10 центробежного регулятора угла опережения зажигания и вращается вместе с ней. При вращении замыкатель периодически перекрывает магнитный поток, действующий на чувствительный элемент датчика, и датчик подает импульсы в электронный коммутатор, который преобразует их в импульсы тока в первичной обмотке катушки зажигания. Пластмассовая крышка 2 датчика-распределителя имеет центральный электрод 1 и четыре боковых электрода 3. Центральный электрод связан с катушкой зажигания, а боковые электроды со свечами зажигания. Крышка крепится к корпусу датчика-распределителя тремя винтами 4. Между корпусом и крышкой установлен защитный экран 6. Ведущая пластина 12 центробежного регулятора угла опережения зажигания закреплена на валу 15 и связана пружинами с ведомой пластиной 10.

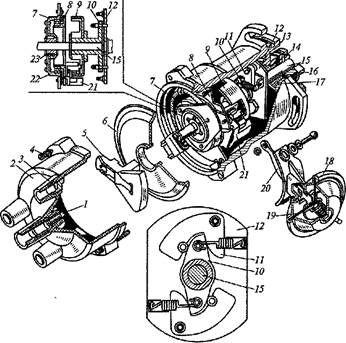

Рис. 12. Датчик — распределитель зажигания:

1, 3 — электроды; 2 — крышка; 4 — винт; 5 — ротор; 6 — экран; 7 — держатель; 8, 10, 12 — пластины; 9 — замыкатель; 11 — грузик; 13 — корпус; 14— манжета; 15 — вал; 16 — муфта; 17 — втулка; 18 — регулятор; 19 — диафрагма; 20 — тяга; 21 — датчик; 22 – подшипник; 23 — опора

На ведущей пластине на осях установлены грузики 11. Ведомая пластина, связанная с замыкателем 9, может поворачиваться вместе с ним на валу 15 в небольших пределах. При работе центробежного регулятора ведомая пластина поворачивает замыкатель относительно датчика и автоматически изменяет угол опережения зажигания в зависимости от частоты вращения коленчатого вала двигателя. На корпусе датчика-распределителя закреплен вакуумный регулятор 18 угла опережения зажигания. Его диафрагма 19 через тягу 20 щарнирно связана с подвижной пластиной 8, на которой установлен датчик 21. При работе вакуумного регулятора датчик вместе с подвижной пластиной поворачивается относительно замыкателя. При этом автоматически изменяется угол опережения зажигания в зависимости от нагрузки на двигатель или разрежения под дроссельными заслонками карбюратора. Датчик –– распределитель зажигания устанавливается горизонтально в задней части двигателя. Его вал приводится во вращение от распределительного вала через муфту 16, выступ которой входит в паз хвостовика распределительного вала.

Коммутатор контактно-транзисторной системы зажигания предназначен для выключения цепи тока низкого напряжения при размыкании контактов прерывателя. Транзисторный коммутатор (рис. 13) имеет корпус 1, отлитый из алюминиевого сплава, который для лучшего охлаждения оснащен ребрами.

Транзистор 4 размещен в специальном колодце 5, а остальные элементы — внутри корпуса коммутатора. Электролитический конденсатор 6 и импульсный трансформатор 3 расположены отдельно. Остальные элементы объединены в общий блок 2, залитый компаундной массой и снабженный теплоотводом 8. Снизу коммутатор закрыт металлическим дном 7, которое крепится к корпусу заклепками.
