Потребители тока

Страница 1

Потребителями тока на автомобиле являются стартер, система зажигания, система освещения (наружного и внутреннего), система сигнализации (звуковая и световая), контрольные электроприборы и дополнительная аппаратура.

Стартер

обеспечивает вращение коленчатого вала с частотой, необходимой для пуска двигателя. Пусковая частота вращения коленчатого вала бензиновых двигателей составляет 40 . 50 мин-1. Стартер представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.

В стальном корпусе 11 стартера (рис. 5) закреплены четыре полюса 12 с обмотками возбуждения, три из которых соединены с обмоткой якоря 13 последовательно и одна параллельно.

Вал якоря стартера вращается в двух втулках 8 из спеченных материалов, пропитанных маслом. Втулка заднего конца вала запрессована в крышку Р, а втулка переднего конца вала — в картере сцепления. На переднем конце вала якоря находится привод стартера, включающий в себя муфту свободного хода 2 и шестерню 1 привода, которые при включении стартера перемещаются по шлицам вала. Крышки стартера отлиты из алюминиевого сплава. На передней крышке 4 закреплено тяговое реле 5, связанное через пластмассовый рычаг 3 и кольцо 14 с приводом стартера. Реле обеспечивает ввод шестерни в зацепление с венцом маховика и подключение электрической цепи обмоток стартера к аккумуляторной батарее при пуске двигателя. На задней крышке 9 установлены щеткодержатели с четырьмя медно-графитовыми щетками 7. Щетки прижимаются пружинами к торцовому коллектору 6 якоря. Торцовый коллектор выполнен в виде пластмассового диска, в котором залиты медные контактные пластины. Такой коллектор уменьшает длину стартера, снижает его массу и способствует более стабильной и длительной работе щеточных контактов. Крышки и корпус стартера стянуты между собой двумя болтами 10. Муфта свободного хода 2 состоит из наружной 16 и внутренней 15 обойм. Внутренняя обойма объединена с шестерней привода стартера. Наружная обойма объединена со ступицей, которая через спиральные шлицы соединена с валом якоря. Спиральные шлицы обеспечивают поворот муфты при ее перемещении вдоль вала, что облегчает ввод в зацепление зубьев шестерни 1 стартера и венца маховика. В наружной обойме имеются три паза переменной ширины, в которых размещены ролики 18 и поджимные плунжеры 17 с пружинами. Ролики постоянно отжимаются в суженную часть вырезов, заклинивая наружную и внутреннюю обоймы. При пуске двигателя заклинивание обойм усиливается, а после пуска обоймы расклиниваются, так как ролики, преодолевая сопротивление пружин поджимных плунжеров, выкатываются в расширенную часть пазов наружной обоймы муфты. Стартер установлен с левой стороны двигателя и крепится тремя шпильками с гайками к картеру сцепления через фланец передней крышки 4.

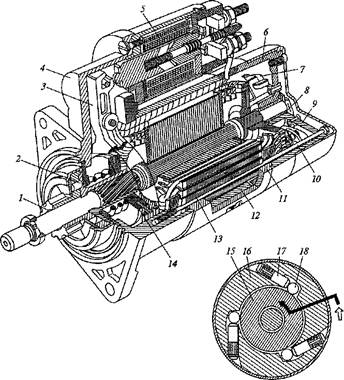

Рис.5. Стартер:

1 — шестерня; 2 — муфта; 3 — рычаг; 4,9 — крышки; 5 — реле; 6— коллектор; 7— щетки; 8 — втулка; 10 — болт; 11 — корпус; 12 — полюс; 13 — якорь; 14 — кольцо; 15, 16 — обоймы; 17 — плунжер; 18 — ролик

Система зажигания

служит для воспламенения рабочей смеси (горючей смеси, перемешанной с остатками отработавших газов) в цилиндрах в соответствии с порядком и режимом работы двигателя.

На автомобилях с бензиновыми двигателями в зависимости от их назначения и класса применяются различные системы зажигания (рис. 6).

Рис. 6. Типы систем зажигания

В контактную систему зажигания (рис. 7, а) входят: катушка 6 зажигания; распределитель 1 зажигания, состоящий из прерывателя тока низкого напряжения и распределителя тока высокого напряжения; свечи 3 зажигания; провода 2 и 5 высокого напряжения и выключатель 4 зажигания.

Страницы: 1 2 3 4 5 6
