Потребители тока

Страница 3

Рис. 8. Схема контактно-транзисторной системы зажигания:

1 — свеча; 2 — ротор; 3 — распределитель; 4 — контакты; 5 — коммутатор; 6,7— обмотки; 8 — выключатель

Бесконтактная система зажигания обеспечивает надежную работу двигателя, так как позволяет получить стабильное искрообразование в свечах зажигания и более устойчивое воспламенение рабочей смеси на различных режимах работы двигателя. Основной особенностью этой системы зажигания является ее бесконтактный датчик, не подверженный механическим износам. Поэтому момент зажигания с увеличением пробега автомобиля в бесконтактной системе не меняется и система не требует обслуживания в процессе эксплуатации.

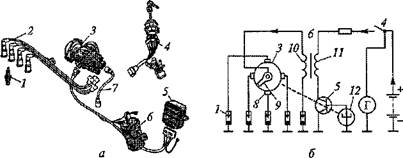

Рис. 9. Бесконтактная система зажигания:

а — устройство; б — схема; 1 — свеча; 2,1 — провода; 3 — датчик-распределитель; 4 — выключатель; 5 — коммутатор; 6 — катушка; 8 — контакт; 9 — ротор; 10, 11 — обмотки; 12 — датчик

В бесконтактную систему зажигания (рис. 9, а) входят: катушка 6 зажигания; датчик — распределитель зажигания 3, состоящий из бесконтактного микроэлектронного датчика и распределителя тока высокого напряжения; свечи 1 зажигания; электронный коммутатор 5; провода 2 и 7 высокого напряжения и выключатель 4 зажигания.

Принципиальная схема бесконтактной системы зажигания представлена на рис. 9, б.

При включенном выключателе зажигания 4 ток низкого напряжения поступает к электронному коммутатору 5 и к бесконтактному микроэлектронному датчику 12, находящемуся в датчике — распределителе зажигания 3. Распределительный вал двигателя вращает вал датчика-распределителя, и бесконтактный датчик 12 подает импульсы в коммутатор 5, который преобразует их в импульсы тока в первичной обмотке 11 катушки зажигания 6. Ток, проходящий по первичной обмотке катушки зажигания, создает магнитное поле. В момент прерывания тока магнитное поле резко сокращается, и во вторичной обмотке 10 катушки зажигания индуктируется ток высокого напряжения. Ток высокого напряжения поступает к вращающемуся ротору 9 распределителя зажигания и от него к одному из контактов 8 распределителя, соединенных со свечами зажигания 1. Искровой разряд между электродами свечи зажигания воспламеняет рабочую смесь в цилиндрах в соответствии с порядком работы двигателя.

При обслуживании бесконтактной электронной системы зажигания, обладающей высокой энергией, нельзя при работающем Двигателе касаться приборов системы зажигания и проверять их работоспособность на искру между наконечниками проводов свечей зажигания и массой автомобиля. Это может привести к серьезным травмам, повреждению приборов системы зажигания и выходу самой системы из строя.

Конструкции приборов системы зажигания требуют более подробного рассмотрения.

Катушка зажигания преобразует ток низкого напряжения 12 В в ток высокого напряжения, который может достигать 16 . 20 кВ в контактной системе зажигания и 20 . 25 кВ в контактно-транзисторной и бесконтактной системах зажигания. В контактной системе зажигания применяется катушка зажигания, показанная на рис. 10.

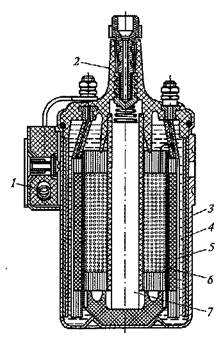

Рис. 10. Катушка зажигания:

1 — сопротивление; 2 — крышка; 3 — корпус; 4 — масло; 5, 6— обмотки; 7 — сердечник

На сердечнике 7 катушки зажигания, состоящем из тонких листов электротехнической стали, намотана вторичная обмотка 6, которая имеет большое число витков (21000) медного изолированного провода диаметром 0,07 мм. Первичная обмотка 5 имеет 308 витков медного изолированного провода диаметром 0,57 мм. Внутренняя полость отлитого из алюминиевого сплава корпуса 3 заполнена трансформаторным маслом 4, улучшающим охлаждение и изоляцию обмоток катушки зажигания. В пластмассовой крышке 2 катушки имеются выводы первичной и вторичной обмоток. Снаружи корпуса катушки находится дополнительное сопротивление 1, последовательно включенное с первичной обмоткой и автоматически регулирующее в обмотке ток в зависимости от частоты вращения коленчатого вала двигателя. Катушка зажигания размещается в подкапотном пространстве отделения двигателя. Она крепится болтами к кузову автомобиля.

Страницы: 1 2 3 4 5 6
