Тележка

Страница 1

На тепловозе применена бесчелюстная трехосная тележка с одноступенчатым индивидуальным рессорным подвешиванием (рис. 5). Чтобы улучшить динамические характеристики экипажа, тяговые электродвигатели тележки развернуты в одну сторону. Рама тележки выполнена из двух сварных боковин 1 и 4 прямоугольного коробчатого сечения, трех междурамных креплений 20, концевой балки и шкворневой балки 10. К внешним плоскостям боковин приварены кронштейны гасителей колебаний 6. К нижним листам боковин приварены литые кронштейны 14 с трапециевидными вырезами для крепления поводков букс. К нижней полке боковины крепятся опоры пружин рессорного подвешивания.

На верхней полке приварены усиливающие накладки для крепления опорно-возвращающего устройства. К междурамным креплениям приварены литые кронштейны 18 подвески тяговых электродвигателей.

Шкворневая балка 10 в средней части имеет форму коробки, в которую устанавливается ползун, служащий для жесткой передачи горизонтальных продольных сил и упругой передачи горизонтальных поперечных сил. Внутри всех коробчатых элементов рамы тележки вварены ребра жесткости.

Опорно-возвращающее устройство. Каждая из четырех подвижных опор возвращающего устройства состоит из литого стального корпуса, внутри которого помещены подвижной механизм, включающий в себя верхнюю опору и цилиндрические ролики, удерживаемые обоймами. Нижняя опора фиксирована двумя штифтами и прикреплена к корпусу болтами. На верхнюю опору устанавливается набор резинометаллических элементов.

Для получения необходимых возвращающих сил и моментов трения, обеспечивающих устойчивое положение тележек под тепловозом и плавное вписывание экипажа в кривую, рабочие поверхности верхней и нижней опор имеют наклон к горизонтали. Корпус опоры прикреплен четырьмя болтами к верхним поверхностям боковин рамы тележки и зафиксирован цилиндрическим выступом нижней опоры.

Внутренняя полость корпуса заполнена осевым маслом и защищена от пыли и влаги брезентовым чехлом. Уровень масла в корпусе опорно-возвращающего устройства контролируется по заправочному отверстию.

Рессорное подвешивание. В систему рессорного подвешивания включено параллельно шесть независимых групп (по числу букс). Каждая группа состоит из двух одинаковых комплектов пружин 12 (см. рис. 5). В комплект в свою очередь входят три пружины: наружная, средняя и внутренняя. Конструкция пружинного комплекта рессорного подвешивания предусматривает возможность замены комплекта при поломке пружин без выкатки колесной пары из-под тепловоза (с помощью специальных стяжных технологических болтов и шайб). Для гашения колебания надрессорного строения параллельно пружинам включены шесть фрикционных гасителей колебаний.

Пару трения образуют стальная цилиндрическая поверхность поршня и фрикционный материал, закрепленный на поверхностях двух вкладышей. Расчетная сила трения обеспечивается предварительной затяжкой пружины гасителя колебаний. Перекосы штока поршня при работе компенсируются двумя сферическими шарнирами.

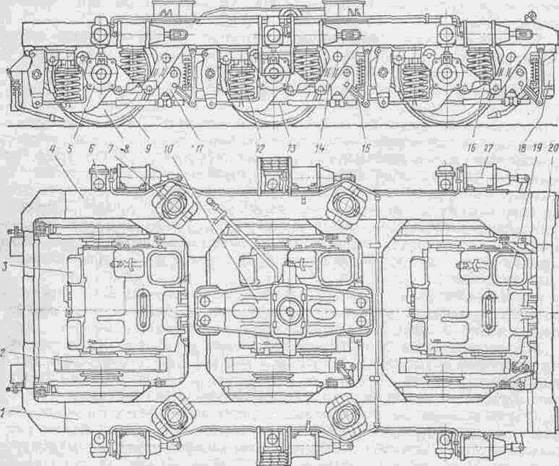

Рис. 5. Тележка:

1, 4- боковины; 2- кожух тяговой передачи; 3 - моторно-осевой подшипник; 5-узел буксовый; 6 - гаситель колебаний; 7 - устройство опорно-возвращающее; 8 - центр колесный; 9 - бандаж; 10- балка шкворневая; 11- подвеска; 12-комплект пружин; 13 - тяга; 14 - кронштейн; 15 - рычажная передача тормоза; 16 -поводок буксовый; 17 - цилиндр тормозной; 18 - кронштейн подвески тяговых электродвигателей; 19 - электродвигатель тяговый; 20 - крепление междурамное.

Буксовый узел. Корпус буксы представляет собой фасонную стальную отливку с кронштейнами для установки пружин рессорного подвешивания. Внутренняя полость корпуса расточена под наружные кольца буксовых подшипников. В корпусе буксы выполнены клиновидные пазы для крепления поводков буксы. В передней крышке буксы смонтирован осевой упор с пружиной, поджимающей упорный подшипник. Задняя крышка буксы уплотнена лабиринтным кольцом. Буксовый узел собран на двух роликовых подшипниках, между которыми установлены дистанционные кольца. В качестве осевого упора качения применен шарикоподшипник упорный. Одно кольцо упорного подшипника напрессовано на проточенную шейку оси колесной пары, а другое - на упор, который поджимается к шарикам пружиной.
