Тележка

Страница 4

Рычажная передача тормоза. В каждую группу передачи (по числу колесных пар) входят по два исполнительных органа (см. рис. 5) - тормозные цилиндры 17, установленные с наружной стороны боковины рамы тележки и работающие параллельно от одной воздушной магистрали, две пары колодок, рычаги, подвески -11, регулирующие тяги 13 и триангели. При заполнении сжатым воздухом тормозного цилиндра его шток, перемещаясь, воздействует на горизонтальный балансир, проходящий через отверстие в раме тележки. Балансир через верхнюю вилку и рычаг подвески 11 тормозной колодки при­жимает колодку к бандажу колесной пары. Далее через нижний конец рычага, нижнюю тягу 13 усилие передается на рычаг подвески противоположной колодки. Установка тормозной колодки в рабочее положение относительно круга катания колеса обеспечивается конструкцией тормозной колодки и триангелями, соединяющими попарно рычаги подвесок тормозных колодок.

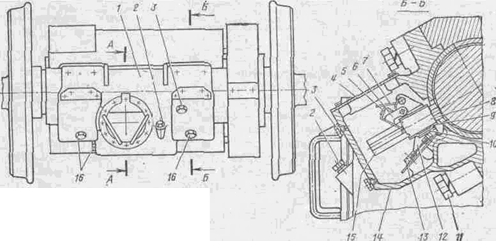

Рис. 8. Моторно-осевые подшипники с циркуляционной системой смазки:

1 - единый осевой подшипник; 2 - пробка заправочной горловины: 3 - пробка для контроля уровня смазки; 4, 20 - крышки; 5 - пружина; 6 - рычаг; 7-фиксатор; 8-коробка; 9 - пружина пластинчатая; 10 - направляющая корпуса; П. 13- болты; 12 - корпус польстера; 14 - корпус подшипника; 15 - пакет фитилей: 16 - пробки сливные; 17, 18 - шестерни; 19 - насос шестерен­ный; 21 - прокладка

Кроме пневматического привода, рычажная передача тормоза снабжена ручным приводом. Через вертикальный рычаг и винтовую передачу прижимаются тормозные колодки левой стороны второй и третьей колесных пар.
