Разность между средней (или максимальной) силой тока и силой тока данного двигателя поступает в САУ этого двигателя и изменяет выходной сигнал, т.е. частоту тока соответствующего двигателя, так, что устраняется отклонение нагрузки. Если требуется изменение программы (при изменении мощности теплового двигателя), задающий сигнал изменяется в зависимости от положения органа управления (педали) или от датчика скорости дизеля ДЧВ (см. рис. 9.1).

При использовании обоих вариантов САУПЧ для автоматического управления генератором можно применять те же системы управления, что и для привода постоянного тока, в частности схему с импульсным множительным устройством или схему с селективным узлом.

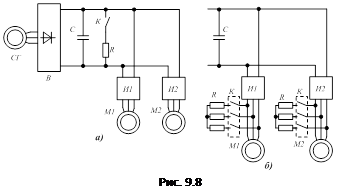

Электрическое торможение. При схеме тягового привода ПЧПТ, изображенной на рис. 9.7, передать энергию в режиме торможения от асинхронных двигателей к синхронному генератору и тепловому двигателю можно при реверсивных выпрямителях. Однако при этом существенно увеличивается число вентилей, и так как мощность, поглощаемая в тепловом двигателе обычного исполнения невелика, такое решение представляется нецелесообразным. Поэтому применяется реостатное торможение. Тормозные сопротивления могут быть включены в звено постоянного тока (рис. 9.8а) или в цепь каждого двигателя (рис. 9.8б). В первом случае можно применять общее сопротивление для всех двигателей и соответственно один контактор ДЛЯ его включения. Во втором – сопротивления и контакторы необходимы для каждой фазы двигателя. Недостатком второго варианта является также возможность неравномерной нагрузки фаз следствие производственных отклонений сопротивлений. Недостатком первого варианта является повышенная нагрузка вентилей обратного моста.

Режим работы преобразователя при втором варианте торможения мало изменяется по сравнению с тяговым режимом. для первого варианта он изменяется существенно. Активный ток, вырабатываемый асинхронным двигателем АД, протекает к тормозному противлению R через диоды обратного моста. Реактивный ток протекает через тиристоры.

Схемы замещения, соответствующие возможным режимам работы преобразователя при торможении, представлены на рис. 9.9. В одном интервале (рис. 9.9а) фазы В и С двигателя питают активным током тормозное сопротивление R. В фазе А протекает реактивный ток, величина которого определяется суммой токов: тока протекающего от синхронного генератора через выпрямитель или от емкости фильтра С и части тока фазы В. При достаточно большом коэффициенте мощности фаза А может питаться только за счет обмена энергией между фазами без потребления ее от синхронного генератора. Если при очень низких коэффициентах мощности сила тока взаимного обмена фаз и от емкости (если она рассчитана только для сглаживания пульсаций) недостаточна для создания большого магнитного потока, то потребляется ток от синхронного генератора. Для начального возбуждения асинхронного двигателя в тормозном режиме, в особенности после выбега, когда двигатели были отключены, возбуждение от синхронного генератора необходимо. В другом интервале (рис. 9.9б) все тиристоры заперты, все фазы замкнуты на тормозные сопротивления и по ним циркулирует активный ток, поскольку в тормозном сопротивлении может рассеиваться только активная мощность. В тормозном режиме основную часть времени в проводящем состоянии находятся диоды обратного моста, а тиристоры отпираются на меньшую часть времени периода. Поэтому средняя нагрузка диодов за период возрастает в несколько раз по сравнению с нагрузкой в тяговом режиме, и они должны при проектировании преобразователя выбираться по тормозному режиму.
