Кузов

Холодильная камера (рис. 4) является продолжением кузова тепловоза. На боковых стенках перед фронтом секций радиаторов на входе воздушного потока установлены жалюзи 11 и 14. Шахта холодильника образована передней и задней стенками камеры, наклонными боковыми стенками, соединенными сверху аркой. В шахте холодильника на арке установлен подпятник 4 вентилятора с обтекателем 5. Рабочее колесо 6 вентилятора вращается в диффузоре, представляющем собой круговой цилиндр, вваренный в крышу холодильной камеры. К верхней части диффузора в крыше камеры крепится рама жалюзи 7. Механизмы 1 и 2 привода жалюзи расположены на передней стенками холодильной камеры.

По периметру диффузора расположены четыре откидывающихся люка для перепуска подогретого воздуха в дизельное помещение. В наклонных стенках Шахты холодильника вмонтированы съемные монтажные люки 18. Привод вентилятора установлен в проходе, образованном наклонными стенками шахты.

На люке крыши, в районе выпускных труб дизеля, смонтирована система Осушки воздуха.

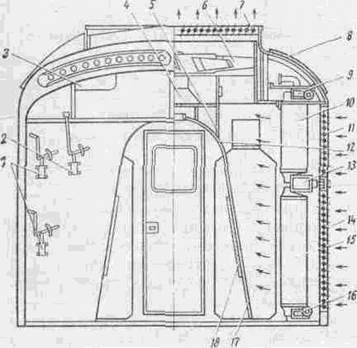

Рис. 4. Холодильная камера:

1,2 - привод боковых и верхних жалюзи; 3 - окно для перепуска теплого воздуха из шахты в дизельное помещение; 4 - подпятник колеса вентилятора; 5 - обтекатель; 6 - колесо вентилятора; 7 - жалюзи верхние; 8-люк вентиляционный: 9-коллектор верхний; 10- секции холодильника верхние; 11, 14 - жалюзи боковые верхние и нижние; 12 - арка; 13 - коллектор средний; 15 ~ секции холодильника нижние; 16 - коллектор ниж­ний; 17 -- стенка наклонная; 18 - люк монтажный
