Построение ограничительных характеристик современных двигателей

Транспорт » Исследование эксплуатационных особенностей современных судовых дизелей » Построение ограничительных характеристик современных двигателей

Страница 1

Исходя из полученных данных и возможности использования зависимости() для современных двигателей, можно построить ограничительную характеристику для любого двигателя. В процессе эксплуатации судовых энергетических установок с двигателями внутреннего сгорания нередко возникают вопросы в области длительных, неограниченных по времени допустимых режимов работы. Решением данных вопросов является определение ограничительной характеристики для двигателя и ее сопоставление с винтовой характеристикой.

Протекание ограничительных характеристик, построенных для ряда современных двигателей, представлено на рис.6.3.

Условием протекания ограничительной характеристики является равенство минимальному значению коэффициента избытка воздуха. Минимальное значение избытка воздуха для нормальной работы двигателя -

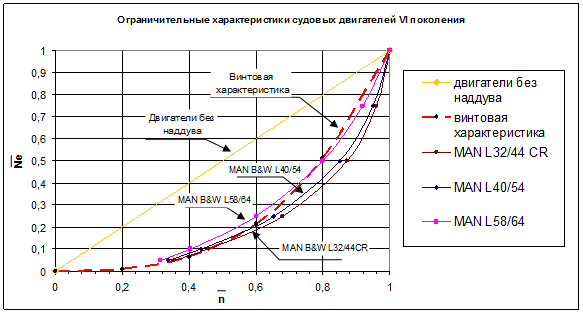

Рис.6.3 Ограничительные характеристики двигателей V поколения

При этом

Если , тогда

Найдем выражение для определения частоты вращения коленчатого вала двигателя в относительных единицах.

Исходные данные для построения вышеуказанного графика представлены в следующей таблице. Для определения частоты вращения коленчатого вала была использована приведенная формула.

Табл.6.3 Исходные данные для построения ограничительной характеристики двигателей V поколения

Модель двигателя

Относительная мощность

Относительный часовой расход

Относительная частота вращения к.в.

MAN B&W L32/44

0,1

0,152

0,331

0,459

0,25

0,285

0,419

0,680

0,5

0,514

0,589

0,872

0,75

0,752

0,784

0,960

1

1,000

1,000

1,000

MAN B&W L40/54

0,1

0,152

0,349

0,436

0,25

0,285

0,436

0,653

0,5

0,514

0,604

0,851

0,75

0,752

0,792

0,949

1

1,000

1,000

1,000

MAN B&W L50/68

0,1

0,152

0,377

0,403

0,25

0,285

0,474

0,600

0,5

0,514

0,643

0,799

0,75

0,752

0,818

0,920

1

1,000

1,000

1,000
